5 10

SNR(aB)

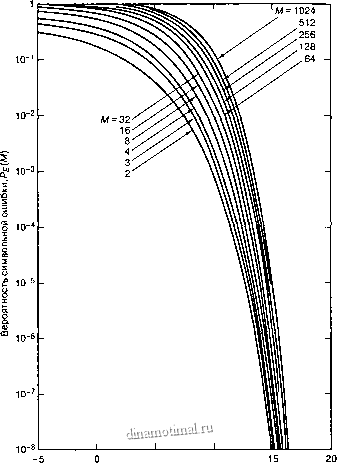

Рис. 4.33. Зависимость вероятности символьной ошибки от SNR для когерентной передачи сигналов FSK. (Из документа Bureau of Standards. Technical Note 167, March, 1963; перепечатано с разрешения National Bureau of Standards из Central Radio Propagation Laboratory Technical Note 167, March, 25, 1963, Fig. 1, p. 2.)



k= 10


10 13 SNR (дБ) 10 20 SNR (множитель) 10 2 SNR на бит (множитель)


,/(=10

о 10-3-----V -

Еь/NoiPlS)

Bb/No (множитель)

а) б)

Рис. 4.34. Отображение зависимости Ре от SNR в зависимость Ре от Eb/No для ортогональной передачи сигналов: а) ненормированная зависимость; б) нормированная зависимость

Здесь W - ширина полосы детектирования. Поскольку

logM к

где Т - длительность символа, можем записать следуюшее:

( WT ]

fwr\

Uogj М)

(4.103)

При передаче сигналов FSK ширина полосы детектирования W (в герцах) обычно равна скорости передачи символов 1/Г; другими словами, ПУ raquo; 1. Следовательно,

(4.104)

На рис. 4.34 представлено отображение зависимости Ре от отношения сигнал/шум в зависимость Ре от E/JNo для Л/-мерной ортогональной передачи сигналов с когерентным детектированием; на осях показано сопоставление величин разных размерностей. На рис. 4.34, а выбрана рабочая точка, соответствующая отношению сигнал/шум = 10 дБ схемы с *:= 1, при данной вероятности ошибки Ре= Ю . В той же системе координат приведен график схемы с к =10; рабочая точка, соответствующая той же величине Ре = Ю, теперь соответствует отношению сигнал/шум, равному 13 дБ (приблизительное значение, полученное из рис. 4.33). Из приведен- ных графиков явно видно снижение достоверности при увеличении к. Чтобы понять, как улучшается производительность, преобразуем масштаб оси абсцисс из нели-,



нейного (отношение сигнал/шум в децибелах) в линейный (SNR как коэффициент). На рис. 4.34, а показано, как соотносятся значения SNR в децибелах (10 и 13) со значениями, представленными как коэффициент (10 и 20), для случаев *: = 1 и А:= 10. Далее преобразуем масштаб оси абсцисс, чтобы единицами измерения служило отношение сигнал/шум, нормированное на бит (также выраженное как коэффициент). Этому случаю на рис. 4.34, а соответствуют величины 10 и 2 для к=\ и А:= 10. Вообще, удобно не различать 1024-ричный символ или сигнал (случай к=\0) и его 10-битовое значение. При таком подходе, если символ требует 20 единиц SNR, то 10 бит, кодирующих этот символ, требуют тех же 20 единиц; другими словами, каждый бит требует двух единиц отношения сигнал/шум.

Вместо подобного сравнения, можно просто отобразить рассматриваемые случаи к=\ к к-\0 графиками, изображенными на рис. 4.34, б и представляющими зависимости Ре от EiJNq. Случай к=1 соответствует представленному на рис. 4.34, а. Но для случая к =10 наблюдаем разительные отличия. Видим, что при к=10 передача 10-битового символа требует всего 2 единиц (3 дБ) отношения EJNo по сравнению с 10 единицами (10 дБ) для бинарного символа. Действительно, из формулы (4.104) получаем значение отношения EJNq = 20 (1/10) = 2 (или 3 дБ), т.е. имеем повышение достоверности при увеличении к. В системах цифровой связи достоверность передачи (или вероятность ошибки) всегда выражается через EJNo, поскольку такой подход позволяет выполнять сравнение производительности различных систем. Графики, приведенные на рис. 4.33 и 4.34, а, на практике встречаются крайне редко.

Хотя изображенные на рис. 4.33 зависимости и не используются на практике часто, все же с помощью этого рисунка мы можем понять, почему ортогональная передача сигналов приводит к повышению достоверности при увеличении М или к. Рассмотрим аналогию - приобретение товара, скажем прессованного творога высшего качества. Выбор качества соответствует выбору точки на оси Ре рис. 4.33, скажем 10 Проведем из этой точки горизонтальную линию через все кривые (от М = 2 до М= 1024). В бакалейно-гастрономическом отделе мы покупаем самую маленькую упаковку прессованного творога, которая содержит 2 унции и стоит $1. Обращаясь к рис. 4.33, можем сказать, что такая покупка соответствует пересечению проведенной горизонтальной линии с графиком для М=2. Смотрим вниз на соответствующее значение параметра SNR и называем пересечение с этой осью ценой $1. При следующем походе за покупками мы решаем, что в прошлый раз стоимость творога была высокой - по 50 центов за унцию. Поэтому решаем купить большую упаковку (8 унций) за $2. Обращаемся к рис. 4.33 и видим, что данная покупка соответствует пересечению горизонтальной линии с кривой М = Ъ. Смотрим вниз и называем соответствующее значение SNR ценой $2. Замечаем, что хотя мы и купили большую емкость заплатив за нее большую цену, все же стоимость одной унции упала (и составляет теперь всего 25 центов). Эту аналогию можно продолжать; мы можем приобретать все большие и большие упаковки, при этом их цена (SNR) будет расти, а стоимость за унцию будет падать. Вообще, это известно давно и называется эффектам масштаба: приобретение за раз большого количества товара соответствует закупкам по оптовым ценам; при этом цена единицы товара падает. Подобным образом при использовании ортогональной передачи сигналов с символами, содержащими большее число бит, нам требуется большая мощность (большее отношение SNR), а требования относительно бита (EJNo) при этом снижаются.
