4.9. Вероятность символьной ошибки для М-арных систем {М gt; 2)

4.9.1. Вероятность символьной ошибки для модуляции MPSK

Для больших отношений сигнал/шум вероятность символьной ошибки PjAf) для равновероятных сигналов в М-арной модуляции PSK с когерентным детектированием можно выразить как [7]

(4.105)

где РМ) - вероятность символьной ошибки, EbilogiM) - энергия, приходящаяся на символ, а М = 2* - размер множества символов. Зависимость Ре{М) от EiJNo для передачи сигналов MPSK с когерентным детектированием показана на рис. 4.35.


10 15 20 Bb/No Ш

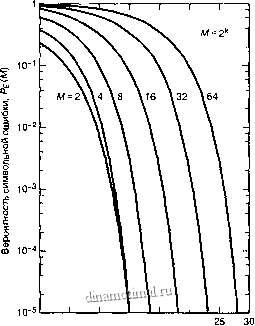

Рис. 4.35. Вероятность символьной ошибки для многофазной передачи сигналов с когерентным детектированием. (Перепечатано с разрешения авторов из W. С. Lindsey and М. К. Simon. Telecommunication Systems Engineering. Prentice-Hall, Inc., Englewood Cliffs, N. J., 1973.)

1 л П/- gt;п/- gt;г/- gt;пяа unnvnoill/ia 1/1 ПНМОП\/ЛЯ11ИЯ



Вероятность символьной ошибки для дифференциального когерентного детектирования М-арной схемы DPSK (для больших значений EJNo) выражается подобно тому, как это было приведено выше [7]:

J- sm -7=-

V No -Jim)

(4.106)

4.9.2. Вероятность символьной ошибки для модуляции MFSK

Вероятность символьной ошибки РМ) для равновероятных ортогональных сигналов с когерентным детектированием можно выразить как [5]

Pe(M) lt;(M-1)Q

(4.107)

где Es = Ei,ilog2M) - энергия, приходяшаяся на символ, а Л/ - размер множества символов. Зависимость Р[{М) от EjNq для М-арных ортогональных сигналов с когерентным детектированием показана на рис. 4.36.

Вероятность символьной ошибки для равновероятных М-арных ортогональных сигналов с некогерентным детектированием дается следуюшим выражением [9]:

Pe(M) = -sxp М

У(-1)

1 No

t=i7

(4.108)

(4.109)

является стандартным биномиальным коэффициентом, выражающим число способов выбора j ошибочных символов из М возможных. Отметим, что для бинарного случая формула (4.108) сокращается до

/в=ехр

(4.110)

что совпадает с результатом, полученным в выражении (4.96). Кривая зависимости РМ) от EiJNq для М-арной передачи сигналов с некогерентным детектированием изображена на рис. 4.37. При сравнении данных графиков с приведенными на рис. 4.36 и соответствующими некогерентному детектированию можно заметить, что для к gt;1 различием уже можно пренебрегать. В заключение отметим, что для когерентного и некогерентного приема ортогональных сигналов верхний предел вероятности ошибки дается выражением [9]

М-1 Ре(М) lt;---ехр

Здесь Es - энергия на символ, а М - размер множества символов.

(4.111)




5 10

Еь/NoiPlS)

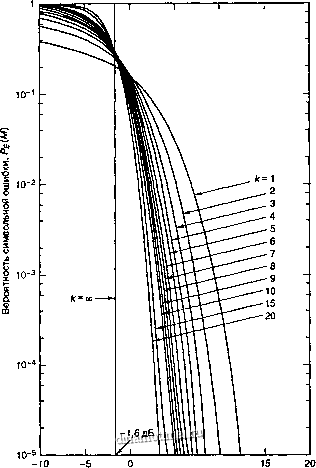

Рис. 4.36. Вероятность символьной ошибки для М-арной ортогональной передачи сигналов с когерентным детектированием. (Перепечатано с разрешения авторов из W. С. Lindsey and М. К. Simon. Telecommunication Systems Engineering. Prentice-Hall, Inc., Englewood Cliffs, N. J., 1973.)

4.9.3. Зависимость вероятности битовой ошибки от вероятности символьной ошибки для ортогональных сигналов

Можно показать [9], что соотношение между вероятностью битовой ошибки (Рд) и вероятностью символьной ошибки (Pg) для ортогональных Л/-арных сигаалов описывается следующим выражением:

МП

2* -1~ Af-l

(4.112;)

Гпааа Л Ппппппаяа МПЛУЛЯиИЯ И ДеМОДУЛЯЦ1 laquo;1
