5 10

Еь/NoiP)

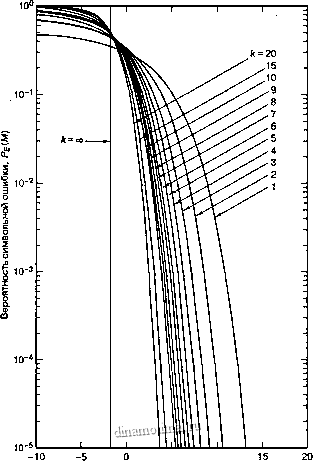

Рис. 4.37. Вероятность символьной ошибки для М-арной ортогональной передачи сигналов с некогерентным детектированием. (Перепечатано с разрешения авторов из W. С. Lindsey and М. К. Simon. Telecommunication Systems Engineering. Prentice-Hall, Inc., Englewood Cliffs, N. J., 1973.)

В пределе при увеличении к получаем следующее:

lim- Ре

Понять формулу (4.112) позволяет простой пример. На рис. 4.38 показан восьмеричный набор символов сообщения. Эти символы (предполагаемые равновероятными) передаются с помощью ортогональных сигналов, таких как сигналы FSK. При использовании ортогональной передачи ошибка принятия решения равновероятно преобразует верный сигнал в один из (М- 1) неверных. Пример на рисунке демонстрирует передачу символа, состоящего из битов 0 11. Ошибка с равной вероятностью



может перевести данный символ в любой из оставшихся 2* - 1 = 7 символов. Отметим, что наличие ошибки еше не означает, что все биты символа являются ошибочными. Если (рис. 4.38) приемник решит, что переданным символом является нижний из указанных, состояший из битов 111, два из трех переданных битов будут верными. Должно быть очевидно, что для недвоичной передачи Рд всегда будет меньше Р (Рв и Ре - средние частоты появления ошибок).

Двоичный разряд

Переданный символ

Рис. 4.38. Пример зависимости Рв от Pf

Рассмотрим любой из столбцов битов на рис. 4.38. Каждая битовая позиция на 50% заполнена нулями и на 50% - единицами. Рассмотрим первый бит переданного символа (правый столбец). Сколько сушествует возможностей появления ошибочного бита 1? Всего сушествует 2* - 1 = 4 возможности (нули в столбце появляются в четырех местах) появления битовой ошибки; то же значение получаем для каждого столбца. Окончательное соотношение Рд/Р для ортогональной передачи сигналов в формуле (4.112) получается следующим образом: число возможностей появления битовой ошибки (2* ) делится на число возможностей появления символьной ошибки (2*- 1). Для случая, изображенного на рис. 4.38, PyPf = 4/7.

4.9.4. Зависимость вероятности битовой ошибки от вероятности символьной ошибки для многофазных сигналов

При передаче сигналов MPSK значение Рв меньше или равно Ре, так же как и при передаче сигналов MFSK. В то же время имеется и сушественное отличие. Для ортогональной передачи сигналов выбор одного из (М-1) ошибочных символов равновероятен. При передаче в модуляции MPSK каждый сигнальный вектор не является равноудаленным от всех остальных. На рис. 4.39, а показано восьмеричное пространство решений, где области решений обозначены 8-ричными символами в двоичной записи. При передаче символа (0 1 1) и появлении в нем ошибки наибольшую вероятность превратиться в тот же символ имеют ближайшие соседние символы, (О 1 0) и (1 0 0). Вероятность преврашения символа (О 1 1) вследствие ошибки в символ (111) относительно мала. Если биты распределяются по символам согласно двоичной последовательности, показанной на рис. 4.39, а, то некоторые символьные ошибки всегда будут давать две (или более) битовые ошибки, даже при значительном отношении сигнал/шум.

rti- Глава 4. Полосовая модуляция и демодуляция



Переданны! символ


Рис. 4.39. Области решения в сигнальном пространстве MPSK: а) в бинарной кодировке; б) в кодировке Грея

Для неортогональных схем, таких как MPSK, часто используется код преобразования бинарных символов в Л/-арные, такой, что двоичные последовательности, соответствующие соседним символам (сдвигам фаз), отличаются только одной битовой позицией; таким образом, при появлении ошибки в Л/-арном символе высока вероятность того, что ошибочным является только один из к прибывших битов. Кодом, обеспечивающим подобное свойство, является код Грея (Gray code) [7]; на рис. 4.39, б для восьмеричной схемы PSK показано распределение битов по символам с использованием кода Грея. Можно видеть, что соседние символы отличаются одним двоичным разрядом. Следовательно, вероятность появления многобитовой ошибки при данной символьной ошибке значительно меньше по сравнению с некодированным распределением битов, показанным на рис. 4.39, а. Реализация подобного кода Грея представляет один из редких случаев в цифровой связи, когда определенная выгода может быть получена без сопутствующих недостатков. Код Грея - это просто приобретение, не требующее специальных или дополнительных схем. Можно показать [5], что при использовании кода Грея вероятность ошибки будет следующей:

log 2 М

(для Ре laquo; 1).

(4.113)

Напомним из раздела 4.8.4, что передача сигналов BPSK и QPSK имеет одинаковую вероятность битовой ошибки. Формула (4.113) доказывает, что вероятности символьных ошибок этих схем отличаются. Для модуляции BPSK Р = Рв, а для QPSK Р = 2Рв.

Точное аналитическое выражение вероятности битовой ошибки Рв в восьмеричной схеме PSK, а также довольно точные аппроксимации верхнего и нижнего пределов Рв для М-арной PSK при больших М можно найти в работе [10].

4.9.5. Влияние межсимвольной интерференции

В предыдущем разделе и в главе 3 детектирование сигналов рассматривалось при наличии щума AWGN в предположении, что межсимвольная интерференция отсутствует. Это упростило анализ, поскольку процесс AWGN с нулевым средним описывается единственным параметром - дисперсией. На практике обычно оказывается, что межсимвольная интерференция - это второй (после теплового шума) источник помех, которому необходимо уделять пристальное внимание. Как объяснялось в разделе 3.3, межсимвольная интерференция может возникать вследствие использования узкопо-
