ГЛАВА 5

Анализ канала связи

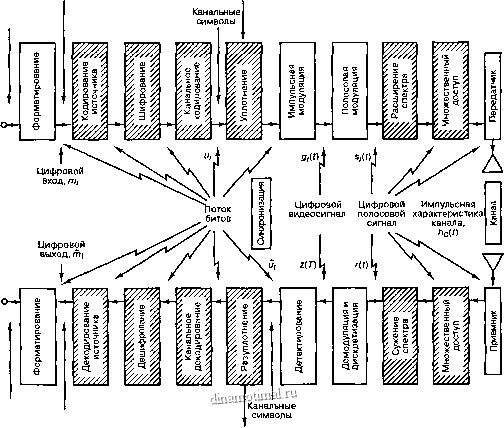

Символы сообщений

От других источников

Источник информации


Получатель информации

Символы сообщений

Другим адресатам

Y /A Необязательный элемент 1 1 Необходимый элемент



5.1. Что такое бюджет канала связи

Когда говорим о канале связи (communication link), какую часть системы мы подразумеваем? Это физический канал или область между передатчиком и приемником? Нет, это нечто большее. Канал представляет собой тракт связи, который начинается с информационного источника, проходит через все этахы кодирования и модуляции, передатчик, физический канал, приемник (со всеми его этапами обработки) и завершается на получателе информации.

Что такое анализ канала связи? Какова его роль при разработке системы связи? Анализ канала связи и его результат, бюджет канала, состоят из вычисления и табулирования полезной мощности сигнала и паразитной мощности шума в приемнике. Бюджет канала - это расчет баланса потерь и прибыли; он определяет подробное соотношение между ресурсами передачи и приема, источниками шума, поглотителями сигнала и результатами процессов, выполняемых в канале. Некоторые параметры бюджета являются статистическими (например, скидка на замирание сигнала, которое описывается в главе 15). Бюджет - это метод оценки, позволяющий определить достоверность передачи системы связи. В главах 3 и 4 мы рассматривали графики зависимости вероятности ошибки от отношения EiJNo, имеющие водопадоподобную форму, подобную показанной на рис. 3.6. В этих главах для различных типов модуляции мы связали вероятность ошибки с отношением ENo при гауссовом шуме. После того как выбрана схема модуляции, требования к определенной вероятности ошибки диктуют выбор рабочей точки на кривой зависимости; другими словами, требуемая достоверность передачи определяет значение EiJNo, которое должно быть доступным в приемнике для получения этой достоверности. Основная задача анализа канала связи - это определить действитепьную рабочую точку системы на графике, изображенном на рис. 3.6, и установить, что вероятность ошибки, связанная с этой точкой, меньше (или равна) требуемой. Из множества спецификаций, анализов и табличных представлений, используемых для разработки системы связи, бюджет канала занимает особое место, поскольку обеспечивает обзор системы в целом.

Изучая бюджет канала, можно многое узнать об общей структуре и производительности системы. Например, из энергетического резерва канала связи можно узнать, как система удовлетворяет многочисленным требованиям - идеально, с натяжкой или вообще не удовлетворяет. Бюджет канала связи может показывать, существуют ли какие-либо аппа-V ратные ограничения и можно ли их компенсировать за счет других частей канала. Вообще,

бюджет канала часто используется для расчета компромиссов системы и изменения конфигурации; кроме того, он способствует пониманию различных аспектов и взаимозависимостей на уровне подсистем. Краткое изучение бюджета канала и сопровождающей его документации позволяет судить о том, был ли анализ выполнен точно или представляет грубую оценку. Вместе с другими методами моделирования бюджет канала помогает предсказать вес и размер оборудования, перюначальные энертетические требования, технические риски и стоимость системы. Бюджет канала - это один из самых важных документов управляющего системой; он представляет итоговый отчет по поиску оптимальной производительности системы.

5.2. Канал

среда распространения, или электромагнитный тракт связи, соединяющий передатчик и приемник, называется каналом. Вообще, каналы связи могут состоять из проводников, ко-
