Сплав меди с цинком носит название латуни. Латунь хорошо под-дается механической обработке, пайке, лужению и гальванизации.
Бронза и латунь обладают хорошей теплопроводностью, что обусловлено медной основой этих сплавов.
Изготовление радиаторов
Изготовление пластинчатых радиаторов не представляет особых трудностей. Для изготовления радиаторов этого типа применяют материалы с высоким коэффициентом теплопроводности. Наилучшими материалами являются листовые медь толщиной 2-5 мм и алюминий толщиной 2,5-8 мм. Для уменьшения занимаемой площади радиаторам этого типа придается различная конфигурация (рис. 22).
Рис. 22. Пластинчатые радиаторы.
Ребристые радиаторы могут быть изготовлены методами клепки, пайки, фрезеровки и литья. Наиболее доступными методами в любительских условиях являются два первых.
Методом клепки можно изготавливать как односторонние ребристые радиаторы, так и двусторонние. Для изготовления радиаторов этим способом пригодны любые материалы с хорошей теплопроводностью толщиной от 1 до 4 мм.
Для изготовления радиатора из выбранного материала вырезают заготовки, представляющие собой пластины прямоугольной формы. Затем заготовкам придают необходимую Конфигурацию и производят тщательную зачистку соприкасающихся поверхностей. Необходимо проследить, чтобы на соприкасающихся поверхностях не было крупных раковин, царапин, заусенец и т. п. После этого все заготовки собирают вместе и производят клепку. На рис. 23 показаны некоторые приемы клепки. Для клепки применяются различные типы заклепок, которые могут различаться размерами, конфигурацией, формой головок и пр. Для изготовления радиаторов желательно применять цилиндрические заклепки с полукруглой головкой. Длина заклепки выбирается такой, чтобы ее хватило как для соединения заготовок радиатора, так и для образования замыкающей головки, обеспечивающей достаточную прочность соединения. Желательно, чтобы расстояние между головками заклепок после окончания клепки не превышало 5 диаметров стержня заклепки. На рис. 24 показаны конструкции радиаторов, изготовляемых методом клепки.
При клепке следует избегать непосредственного соединения разнородных металлов, так как некоторые пары металлов являются несовместимыми. При повышенной влажности в месте их касания образуются недопустимые гальванические пары, вызывающие усиленную коррозию металлов. По этой причине рекомендуется заготовки радиаторов и заклепки делать из однородных или совместимых металлов. В табл. И приведены совместимые и несовместимые пары
металлов, которые могут применяться для изготовления радиаторов. В этой таблице приняты следующие обозначения: С-совместимые пары, Н-несовместимые пары, П-совместимые пары при пайке мяг-
Стержень заклепни а Замыкающая голодной
От 1,25 до Ш
\1оддержна
Поддар,

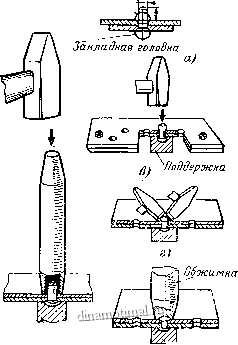

Рис. 23. Некоторые приемы клепки.
кими припоями на основе олова, но несовместимые при непосредственном соприкосновении.
Методом пайки можно изготавливать радиаторы, аналогичные клепаным. Пайка радиаторов может осуществляться с помощью паяльников, паяльных ламп, газовых горелок и пр.
Для соединения деталей радиатора могут быть применены мягкие и твердые припои. Для пайки больших поверхностей из меди, латуни, бронзы и оцинкованного железа желательно применять при-]юй ПОС-18. Для пайки небольших радиаторов из меди или латуни применяется припой ПОС-30. Для получения высокой чистоты поверхности в месте пайки применяется припой ПОС-90. Перечисленные припои относятся к мягким припоям. Кроме них иногда применяются твердые припои с температурой плавления выше 550 deg;С. Эти ррипои отличаются более высокой механической прочностью по срав-
нению с мягкими припоями. Пайка твердыми припоями осуществляется с помощью паяльных ламп или газовых горелок. В табл. 12 при-
Рнс. 24. Радиаторы, изготовленные методом клепки.
ведены наиболее легкоплавкие твердые припои, которые могут применяться для папки радиаторов.
Таблица Ы
Совместимость металлов
Л1еталлы
S S 4s
laquo; с- к О Ч S
Алюминий .
Бронза .
Дюралюминий ,
Латунь .
Медь .
Никель .
Олово .
Сталь нелеги рованная
Хром
Цинк
С И С Н
С Н С
С Н С Н Н С С
Радиаторы можно изготовить методом внутренней пайки с помощью паяльных паст следующего состава:
2. Олово (порошок) 18 в. ч. Глицерин 48 в. ч.
Флюс ЛТИ-120
2 в. ч.
2. Олово (порошок) 54 в. ч.
Вазелин технический Э1 в. ч.
Канифоль 14 в. ч.
Флюс ЛТИ-120 1 в. ч.
