Таблица 1.4

на экране яркие мегки шириной примерно 20 кГц. В положении laquo;Ш raquo; переключателя SA2 метки поступают на усилитель меток на транзисторе VT6. Если переключатель установить в положение laquo;У raquo;, то дополнительно включается еще один ФНЧ - C2I LI7 С22. В результате ширина меток на экране уменьшится до 1 кГц. Широкие метки используют при больших полосах обзора и более высоких частотах качания. Соответственно узкие метки в сочетании с низкой частотой качания и малой полосой обзора применяются при исследовании АЧХ узкополосных цепей.

Сигнал от выносного детектора, поступающий через гнезда XS3, суммируется с метками на резисторе R32. Суммарный сигнал с гнезд XS2 подают на вход усилителя вертикального отклонения осциллографа. Изменение амплитуды меток осуществляют переменным резистором R29, который установлен на передней панели ГКЧ.

Формирователь сигналов частотных меток в своем составе имеет высокостабильный генератор на логических элементах DDEl и DDL2. Частота генерации 1 МГц стабилизирована кварцевым резонатором BQE Последовательность импульсов с этой частотой поступает на формирователи на элементах DDES и DDL4, делитель частоты DD2 и импульсные усилители на транзисторах VT7-VT9. Прямоугольные импульсы частотой 1 МГц с вывода 8 микросхемы DDI или 100 кГц с вывода 5 микросхемы DD2 через переключатель SA3.1 подаются на усилитель-ограничитель на транзисторе VT7, а с него - на импульсные трансформаторные усилители на транзисторах VT8. VT9. С вторичной обмотки трансформатора ТЗ снимают очень короткие импульсы с частотным спектром, богатым гармониками основной частоты во всем рабочем диапазоне ГКЧ. Через переключатель SA3.2 они поданы, как упоминалось ранее, на смеситель меток. В нижнем по схеме положении подвижного контакта

переключателя на смеситель через гнезда XS4 можно подавать сигнал внешней метки.

Генератор напряжения пилообразной формы (ГПН) собран на однопереходном транзисторе VT11. Период повторения определяется емкостью конденсатора С32 и током зарядки от стабилизатора тока на транзисторе VT10. С помощью переменного резистора R40 частогу генерации можно изменять в пределах от 4 до 60 Гц. Резистор установлен на передней панели ГКЧ. Переменный резистор R43 служит для регулирования напряжения пилообразной формы при изменении полосы обзора. Он также установлен на передней панели. Напряжение с подвижного контакта переменного резистора R43 поступает на эмиттерный повторитель на транзисторе VTI2. С резистора R47 пилообразное напряжение размахом до 12 В подается на варикапы. С резистора R44 через гнезда XS5 синхроимпульсы положительной полярности подают на вход внешней синхронизации осциллографа.

Источник питания состоит из силового трансформатора Т4, двухполупериодного выпрямителя на диодах VD14 - VD17 и стабилизаторов напряжения. Стабилизатор напряжения + 22 В для питания цепей ГПН собран на транзисторе VT13. Напряжение стабилизации определяется стабилитронами VD11, VDI2. Стабилизатор напряжения + 12 В для питания остальных цепей ГКЧ собран на транзисторах VTI4, VT15 и стабилитроне VD13. Простейший стабилизатор на диоде VD8 служит для питания микросхем DDI и DD2 напряжением + 5 В.

Выносной детектор (рис. 1.18) собран по схеме удвоения напряжения на диодах VD1 и VD2. Напряжение высокой частоты от исследуемой цепи подают на контакты .XSI. Выпрямленное напряжение через вилку XPI подается на гнезда .XS3 ГКЧ.

Собран ГКЧ на печатной плате пз фольгированного с одной стороны стеклотекстолита толщиной 1,5 мм (рис. 1.19, 1.20). Все транзисторы КТ315Б могут быть заменены другими такого же типа с любым буквенным индексом. Транзистор КТ602БМ можно заменить на КТ940А или КТ646А. Все постоянные резисторы МЛТ-0,125 можно заменить на ВС-0,125 или МЛТ-0,25. Конденсаторы С31, С32 могут быть типа К73-17 или МБМ. Остальные конденсаторы, полярность которых не указана, могут быть типов К10-7В или КМ. Электролитические конденсаторы - типа К50-6, К50-16 или К50-35. Блок конденсаторов переменной емкости С1, С5 требует некоторой доработки. В одной из его секций следует аккуратно удалить 25 % статорных и роторных пластин.

RI ЗОН

CI 560

УШ ГЛ50еА [

KXS3 Рис. 1.18. Принципиаль-

ная схема выносного детектора ГКЧ

2 9-14!i 33

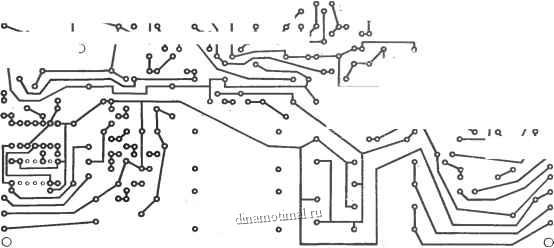

Рис. 1.19. Печатная плата ГКЧ. Вид со стороны проводников
