даться срыв генерации, то следует несколько уменьшить номиналы резисторов R3 и R8. Необязательно добиваться синусоидальной формы напряжения на выходе. Ведь при работе с ГКЧ требуемые для АЧХ частоты предварительно известны. Поэтому от ГКЧ будем использовать только первую гармонику в нужном поддиапазоне. Кстати, если возникнег необходимость настраивать АЧХ на частота.ч выше 30 МГц, то можно будет использовать вторую или более высокую гармонику сигнала ГКЧ. Разумеется, все частоты надо бу*Дет соответственно умножать на номер гармоники.

Работая с ГКЧ, вначале следует правильно настроить осциллограф. Вход вертикального отклонения осциллографа сначала подключают к выходу синхроимпульсов ГКЧ. Развертку при этом включают в режим внешней синхронизации и подают синхроимпульсы на вход X. Вход усилителя вертикального отклонения подключают к гнездам laquo;Выход У raquo; ГКЧ. К гнездам laquo;Детектор raquo; подключают детекторную головку.

Если исследуют АЧХ пассивных цепей, например фильтров, то их подключают к выходу ГКЧ и детектору непосредственно. Нельзя забывать о том, что некоторые фильтры требуют определенного сопротивления нагрузки по каждому из входов. Однако всегда предпочтительно использовать ступенчатый аттенюатор на выходе ГКЧ. Это, во-первых, создает оптимальную нагрузку для выходного усилителя. А во-вторых, ступенчатый аттенюатор дает возможность отсчитывать относительные уровни нужных точек на АЧХ, определять затухание в полосе пропускания, неравномерность и т. п.

Если исследуют АЧХ активных цепей, например резонансных усилителей, то с помощью ступенчатого аттенюатора подбирают подходящий уровень сигнала, подаваемого на вход. Это очень важно, так как слишком большой уровень может вывести усилитель в режим ограничения. А это обязательно приведет к искажению его АЧХ.

В любом случае, в зависимости от ширины АЧХ выбирают требуемую частоту качания и полосу обзора. Чем более узко-полосна исследуемая цепь, тем более низкой должна быть частота качания. Всякий раз изменяя эту частоту, следуег соответственно менять и частоту развертки осциллографа. Он сам подскажет об этом - на экране может быть либо неполное изображение АЧХ, либо несколько повторяющихся изображений. Частоту развертки следует изменять так, чтобы на всей длине линии помещалось только одно полное изображение исследуемой АЧХ.

laquo;Динамика raquo; - прибор для измерения двухсигнальной избирательности коротковолновых приемников

Для измерения двухсигнальной избирательности (динамического диапазона) коротковолновых приемников и уровня взаимной модуляции в каскадах передатчиков обычно собирают установку, состоящую из двух высокочастотных генераторов сигналов, имеющих калиброванные аттенюаторы. Необходимы также устройство сложения сигналов и измеритель выхода приемника. Однако в домашних условиях радиолюбителю собрать такую установку удается далеко не всегда Заменить ее можно са.мо-дельньш прибором laquo;Динамика raquo;. Точность измерений с этим прибором вполне достаточна для оценки и сравнения приемников по чувствительности и значению двухсигнальной избирательности. Он имеет значительно меньшие габариты и массу, более удобен в работе.

Прибор laquo;Динамика raquo; работает на частотах f= 14112 и f9== 14127 кГц (разнос частот составляет 15 кГц). При этом продукты интермодуляции третьего порядка вида l = 2U - h и f 2=2f2 -fi в приемнике появляются на частотах f , = 14097 и Г 2= 14142 кГц. Уровень сигнала каждой из двух исходных частот в нагрузке 50 Ом составляет 0,64 В. Максимальное ослабление обоих сигналов, которое можно осуществить нажатием кнопок на передней панели, составляет 143 дБ. Прибор имеет встроенный индикатор выхода. Он позволяет контролировать соотношение сигнал/шум на выходе приемника в пределах 1, 3, 6 и 10 дБ [7].

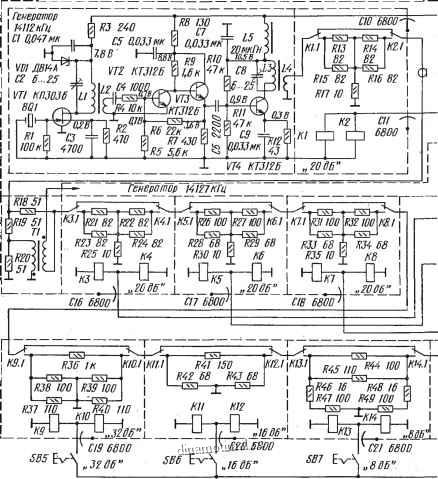

Принципиальная схема прибора laquo;Динамика raquo; приведена на рис. 1.21. Он состоит из двух генераторных блоков на рабочие частоты, узла сложения, сигналов, ступенчатых аттенюаторов, индикатора выхода и источника питания. Генераторные блоки собраны по одинаковым схемам, поэтому на рисунке показана схема лишь одного из них.

Задающий генератор собран на полевом транзисторе VT1, частота колебаний стабилизирована кварцевым резонатором BQ1. Напряжение первой гармоники выделяется в колебательном контуре L1C2. На транзисторах VT2 и VT3 собран буферный усилитель. Он охвачен глубокой отрицательной обратной связью, имеет сравнительно высокое входное и низкое выходное сопротивления и служит для уменьшения воздействия последующих каскадов на задающий генератор. Коэффициент усиления этого каскада примерно равен 2. С резистора R7 сигнал поступает на резонансный усилитель радиочастоты на транзисторе VT4. В коллекторной цепи включен контур L3C8, к которому посредством катушки связи L4 подключается нагрузка. В процессе измерений нагрузкой каскада по мере необходимости может быть либо первичный аттенюатор затуханием 20 дБ на резисторах R13 - R17, либо схема сложения сигналов, выполняющая также

функции развязывающей цепи для ослабления влияния одного генераторного блока на другой.

Узел сложения сигналов двух частот представляет собой резистивный мост. Три плеча образуют резисторы R18, R19, R20. Четвертым плечом моста служат последующие звенья аттенюатора, обладающие собственным сопротивлением 50 Ом. К одной диагонали моста на резисторы R19 и R20 приложено напряжение частотой 14 112 кГц. Напряжение частотой 14 127 кГц подано на вторую диагональ в средние точки включения резисторов R19 и R20, R18 и аттенюатора. Так как ни одна из этих точек не имеет соединения с массой, то для подачи сигнала применен симметрирующий трансформатор TI.
