КЕ64
к 12 +11 в ебш.

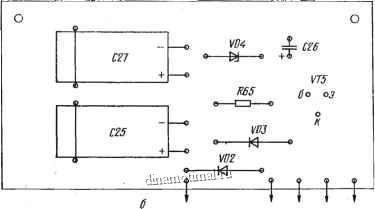

Рис. 1.25. Рисунок печатных проводников (а) и расположение деталей (б) на плате выпрямителей и стабилизатора
двумя винтами М2,5 с гайками. Резисторы припаивают сверху со стороны печатных проводников. На рисунке эти резисторы показаны условно. Аналогично ведут монтаж платы узла сложения сигналов (рис. 1.24).
Печатная плата выпрямителей и стабилизатора показана на рис. 1.25. В корпусе прибора плату устанавливают вертикально на двух уголках. Конденсаторы С25 и С27 для жесткости закрепляют на плате нитками.
На рис. 1.26 изображена печатная плата индикатора выхода и размещение деталей на ней. В корпусе прибора она также установлена вертикально на двух уголках.
44 .
0611
О 9 ,сх plusmn;.
С31 9
КбЩ П /?7lJ/?7Jn/?74[j/(7jn \\К7б\\ю8
-cn-

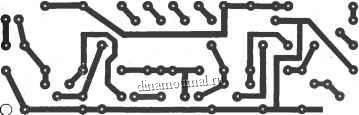

Puc. 1.26. Печатная плата (a) индикатора выхода и расположение элементов на ней (б)

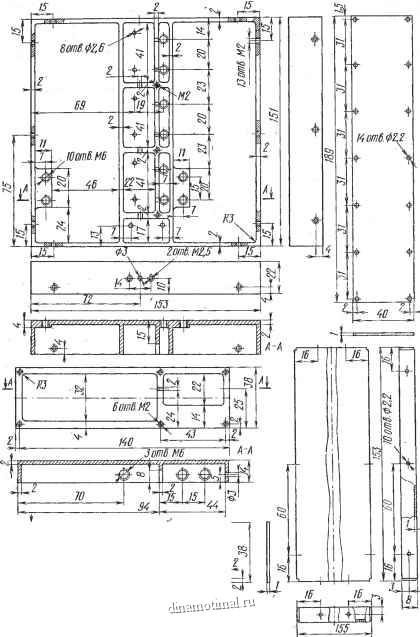

Платы генераторов и первичных аттенюаторов установлены в отсеках корпуса (рис. 1.27), которые изготовлены фрезерованием в заготовке из алюминиевого сплава Д16Т. В отверстия в боковых стенках ввернуты проходные конденсаторы СЮ и СП. В свою очередь корпусы обоих генераторных блоков устанавливают в больших отсеках второго корпуса (рис. 1.28), подложив под них изолирующие прокладки, которые предотвращают касание корпусов. В малых отсеках устанавливают плату узла сложения сигналов и три звена первого аттенюатора. Через отверстие в боковой стенке корпуса последнее звено связано со вторым аттенюатором отрезком тонкого коаксиального кабеля. Центральный проводник и оплетку кабеля припаивают непосредственно на платы соответствующих звеньев аттенюаторов. Для дополнительной экранировки на кабель надевают оплетку от экранированного провода и ее отдельно соединяют с корпусами. Для этого на них предусмотрены по два отверстия с резьбой. На оплетку предварительно надевают латунную пластину (рис. 1.32). Коаксиальный кабель пропускают через отверстие в корпусе, а пластиной с помощью двух винтов М2,5 прижимают край оплетки к корпусу (рис. 1.33).
4 | |
ВтВ.Ф2,2 | |
и i 140 |
