к XPI i+9B

от. к mt

m Ц-oR4 rj

e-CD-e copy;CO-e e-IR,/

m .....

л у о о о о о о о lt;

о о о о о

о о о о о о о

12 / +

оооооооАЛ!/ К SA2e

ооооооо ооооооо CW DB4 о о о о о о (

Хыи uut 002 J

ооооооо ооооооо

RI2\

ооооооо ооооооо

f laquo;c. 2. . Печатная плата (а) двухтонального генератора и размещение деталей (б) на ней

В конструкции применены постоянные резисторы МЛТ-0,25, конденсаторы К10-7В, К50-16. Переменные резисторы типа СПЗ-4аМ, но их можно заменить другими, например СПЗ-33. Подстроечный резистор R5 - типа СПЗ-38а. Выключатели SAI и SA2 - тумблеры любого типа, например МТ-1. Светодиод HL1 типа АЛ307БМ можно заменить на АЛ102БМ или АЛ310А. Микросхему DD3 можно заменить на К155ИЕ2. Ее включают для деления на 10, вход присоединяют к выводу 11 микросхемы DD2. Но в таком случае следует откорректировать расположение токопроводящих дорожек на печатной плате. Вместо микросхем серии К155 можно применять аналогичные им из серии К555.

Правильно собранный двухтональный генератор начинает работать сразу. Его регулировка заключается в установке подстроечным резистором R5 частоты задающего генератора 18 кГц. Частотомер для контроля частоты подключают к выводу 11 микросхемы DDI.

Для работы с двухтональным генератором подойдет осциллограф с полосой пропускания усилителя вертикального отклонения луча не меньше частоты, на которой предполагается настройка передатчика. Например, если речь идет о диапазонах 1,8 и 3,5 МГц, то можно применять осциллограф 0МЛ-2М. Вначале

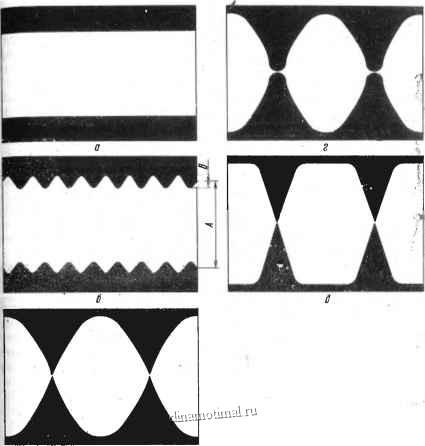

Рис. 2.12. Изображения на экране осциллографа при работе с двухтоиальным генератором

калибруют развертку. Для этого осциллограф переводят в режим внешней синхронизации и подают с генератора синхроимпульсы одновременно на входы X и Y. Регулируя уровень синхронизации и длительность развертки, получают на экране изображение одного периода импульсов синхронизации.

Выход двухтонального генератора подключают к микрофонному входу передатчика К выходному разъему вместо антенны Подключают поглощающий измеритель мощности, а к нему - Вход осциллографа. По мере необходимости в процессе налаживания передатчика контролировать сигналы можно и в других Характерных точках, например после балансного модулятора, усилителя DSB и т. д.

Первоначально включают один из тонов двухтонального генератора. Если несущая частота передатчика и вторая боковая полоса подавлены более 40 дБ, то осциллограмма имеет вид, изображенный на рис. 2.12,а. При недостаточном подавлении несущей будет видна волнистость сверху и снизу (рис. 2.12,6). По соотношению размеров А и В, как указано в 17], можно определить степень подавления несущей. Например, если соотношение будет равно 10, 15, 20, 30, 50 или 100, то подавление составит соответственно 20, 24, 26, 30 или 40 дБ. При недостаточном подавлении нерабочей боковой полосы осциллограмма будет иметь такой же вид, но период laquo;волнистости raquo; по краям будет вдвое меньше. Это вызвано тем, что высокочастотное напряжение, соответствующее поданному сигналу, модулируется частотой, равной разности боковой частоты и несущей или разности между обеими боковыми. Численно она равна или вдвое больше частоты подаваемого тонального сигнала. В том случае, если плохо подавлены как несущая, так и вторая боковая частота, на экране будет видна картина модуляции сразу двумя тонами.

Для проверки линейности усиления однополосного сигнала одновременно подают два низкочастотных сигнала. На экране будет видна фигура, подобная показанной на рис. 2.12,в. Ручкой laquo;Баланс raquo; следует добиться того, чтобы синусоиды огибающей пересекались на горизонтальной оси развертки. Отсутствие искажений огибающей свидетельствует о высокой линейности усилителей в передающем тракте. Искажения вблизи горизонтальной линии (рис. 2.12,г) вызваны неправильным выбором напряжения смещения транзистора или лампы в усилительном каскаде. Искажение вершины огибающей (рис. 2.12,д) свидетельствует о чрезмерно большом напряжении возбуждения или неправильно выбранной связи транзистора или лампы с нагрузкой.

Не следует забывать, что искажения могут возникать не только в оконечном каскаде. Поэтому вначале необходимо отыскать каскад, вносящий искажения, а только после этого принимать меры для их устранения.

Используя двухтональный генератор, можно оценить линейность каскадов передатчика по уровню продуктов взаимной модуляции третьего порядка. Для этого вначале подают один низкочастотный сигнал и измеряют выходную мощность передатчика. Затем подают два тона, балансируют их (включая поочередно и контролируя мощность) и регулируют уровень двухтонового сигнала так, чтобы мощность в эквиваленте антенны была равна значению, полученному ранее.

Измерение уровня продуктов взаимной модуляции можно производить анализатором спектра [13] или прослушивать хорошо экранированным приемником, в котором есть индикатор силы сигнала (S-метр) и узкополосный телеграфный фильтр. На вход приемника подключают ступенчатый аттенюатор. Усиление по высокой частоте устанавливают таким, чтобы можно было без
