перегрузок прослушивать сигналы о0юих тонов. Отмечают силу сигналов по показанию аттенюатора и S-метра. Затем прослушивают сигналы продуктов взаимной модуляции на частотах на 450 Гц ниже и выше основных сигналов. Подбирая аттенюатором вносимое затухание, устанавливают стрелку S-метра на прежнее деление. Разница в отсчетах аттенюатора и будет показателем уровня взаимной модуляции сигналов в передатчике. О хорошей линейности можно говорить, если эта величина не хуже - 28 дБ.

Если в передатчике применяется ограничитель или компрессор речевого сигнала, то на время отладки и измерений он должен быть выключен. В дальнейшем его можно будет включить, но отрегулировать выходной уровень так, чтобы выходная мощность в режиме двухтонового сигнала не превышала значения, полученного ранее. Не следует забывать, что положительный эффект от использования ограничителя или компрессора заключается в неодинаковом усилении слабых и сильных звуков, произносимых оператором перед микрофоном, в результате чего действительно увеличивается мощность речевого сигнала. Но при двухтоновом испытании входные уровни неизменны и выходная мощность поэтому не возрастает.

Гетеродинно-цифровой частотомер

В радиолюбительской практике измерение частоты высокочастотных сигналов цифровым электронно-счетным частотомером стало делом обычным. Достаточно на вход подать напряжение измеряемой частоты величиной не менее 0,1...0,5 В, и в доли секунды получим значение частоты с большой точностью. А как I быть, если уровень сигнала не превышает нескольких милливольт? Или, скажем, если подключение частотомера к проверяемому I генератору вызовет изменение частоты и станет причиной ошибки? Оказывается, что в этих и других случаях выручить может гетеродинно-цифровой частотомер. Кроме перечисленных опера- gt; ций с помощью этого прибора можно проконтролировать сигнал 1: на слух: оценить качество модулированного или манипулирован- gt; ного сигнала, определить наличие фона, побочных частот и т. п. Принцип, на котором основано действие прибора, далеко не нов. В послевоенные годы промышленность выпускала ламповый гетеродинный волномер типа 44-1. В нем был реализован метод биений между частотой сигнала и внутреннего генератора. Для перестройки частоты генератора имелась ручка с лимбом и нониусом. Вращали ручку настройки до появления сигнала в телефонах, а затем по показаниям на лимбе находили в специальной калибровочной книге нужную частоту. По тем временам это был очень точный прибор - ведь частоту до 20 МГц можно было измерять с точностью до 1 кГц. Но с появлением электронно-



SAI

gt;0

Дешифратор и шОинатр

иифроВой чошощонер

Г S Г .Б J .4- д л

5 Ч

1~~2\

Стабилиза- lt;g j тор 5В

SAZ Номер гррмонини

Гетерованиый приемник i


громкость

,Л5-г5от

Рис. 2.13. Функциональная схема гетеродинно-цифрового частотомера

счетных частотомеров о гетеродинном волномере забыли, а заодно и о его преимуществах.

Функциональная схема гетеродинно-цифрового частотомера приведена на рис. 2.13. Он состоит из гетеродинного приемника и цифрового частотомера. В последние годы гетеродинные приемники получили распространение у радиолюбителей под названием приемников прямого преобразования. Как известно, они состоят из гетеродина, смесителя и высокочувствительного усилителя звуковой частоты. Гетеродин может работать на той же частоте, где ведется прием, либо на вдвое меньшей. Это зависит от типа смесителя. Если приемник многодиапазонный, то гетеродин и входные цепи должны быть переключаемыми.

В гетеродинно-цифровом частотомере приемник имеет апериодический вход и на него можно подавать сигналы в диапазоне частот от 125 кГц и до 36 МГц. Гетеродин работает на сравнительно низких частотах и используются его гармоники с первой по девятую.

Собственно генераторов в гетеродине два. Один работает от 125 до 250 кГц, а второй- от 2 до 4 МГц. Так был устроен и волномер 44-1, но в нем использовались только с первой по пятую гармоники основной частоты. Перед измерением требовалось знать приблизительное.значение измеряемой частоты, чтобы правильно выбрать номер гармоники. Это условие остается в силе и для данного прибора.

Цифровой частотомер, измеряющий частоту гетеродина приемника, имеет переключатель номера гармоники. При работе




125-250 кГц SA3 Рис. 2.14. Принципиальная схема гетеродинного приемника

С прибором на индикаторе высвечивается частота выбранной гармоники гетеродина с точностью до сотен герц. Делать индикацию более точной не имеет смысла, поскольку настройка на частоту осуществляется на слух по нулевым биениям и допускает неточность в десятки герц.

Поскольку основная частота гетеродина реально не превышает 4 МГц, то измерение частоты гармоники достигается лишь соответствующим удлинением времени счета. Однако частотомер может и непосредственно измерять частоту, поданную извне через разъем XS1 laquo;Вход 1 raquo; и переключатель SA1. Максимальная частота по первой гармонике при этом достигает 15...20 МГц.

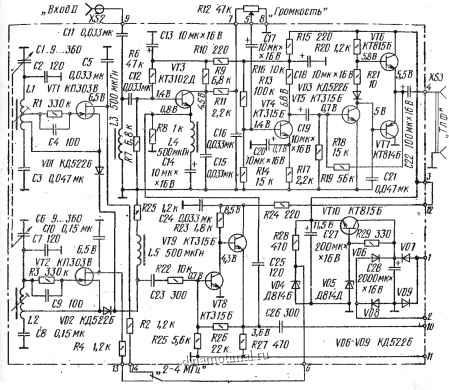

На рнс. 2.14 изображена принципиальная схема гетеродинного приемника. На полевых транзисторах VT1 и VT2 собраны генераторы на 2...4 МГц и 125...250 кГц по схеме индуктивной laquo;трехточки raquo;. Перестройка частоты осуществляется блоком конденсаторов переменной емкости С1 и Сб. Включение требуемого
