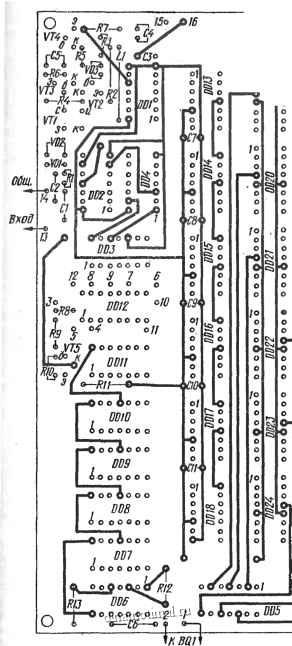

Puc- 2./9. Печатная плата частотомера

lo о о о

о

о о о о

о о о

о о о о

о о о о

о о о о

..п ,.5

I ,5

. Л .

. сотни Гц

ESuHuubi кГц

gt;ЛЕстки кГи

Сотни кГц

ЕбиницыМГц

йесвтки МГц

Рис. 2.20. Печатная плата частотомера. Сторона установки элементов

Рис. 2.21. Каркас катушки LI

Рис. 2.22. Каркас катушки L2

сигнал напряжением около 0,5 В. Заменяют R5 подстроечным резистором сопротивлением 2,2 кОм и добиваются появления прямоугольных импульсов на выводе 8 микросхемы DDI. Постепенно понижая входной уровень и повышая частоту до 15...20 МГц, добиваются устойчивой работы формирователя. Для этого, возможно, придется уточнить значение сопротивления резистора R5 и емкость конденсатора С5.

В процессе налаживания все подстроечные резисторы должны иметь выводы длиной не более 1...2 см. По завершении налаживания все подстроечные резисторы следует выпаять по одному и заменить постоянными подходящего номинала, убеждаясь каждый раз в работоспособности формирователя.

Работать с гетеродинно-цифровым частотомером довольно просто. К разъему XS2 laquo;Вход II raquo; подключают отрезок коаксиального кабеля. Второй конец подсоединяют или подносят к плате исследуемого устройства. Зная примерно значение частоты, переключателем SA3 включают нужный диапазон гетеродина, а переключателем SA2 - номер гармоники. Ручкой настройки изменяют частоту гетеродина до появления сигнала в телефонах. Следует иметь в виду, что сигнал можно прослушивать на различных гармониках, но остановиться все же надо на самой низшей.

Например, стоит задача прослушать частоту опорного генератора формирователя однополосного сигнала. Поскольку известно, что работает он вблизи частоты 500 кГц, то включить придется диапазон laquo;125-250 кГц raquo;. Сам сигнал будет слышен в трех точках: при настройке на частоты 125, 166 и 250 кГц. Первому значению будет соответствовать четвертая гармоника частоты гетеродина, второму - третья, а последнему - вторая. Да и по громкости сигнал на второй гармонике будет слышен сильнее.
