XSI т
VTI тИБ,
И2 51 г
mhszTABi-mKMrn
метки
Метки
15 ф C2D 2200 *10Б
частота синттои-
сдвиг
ЮО 1,2к
1J22 22к 1
WB Б,2к
нею-
20мку
да? 510 к
та 117А
т 39 V НИ
CI Б IMK
ЛШ 8.2k И1/77 ПЗПО
AI.02
*1.1В *0.8В
R25 390
12кЬ
С22 8...3D
plusmn;2200
..12к1.
С2200\ V78
С27 22
2eJ2200h1 lt;32 270
тД814А
Ю4 ПК
т гтзт
U8 *Ш
R33 620
C3D 120,
R36 200
C3I 2200 *108
+4 в
\R31560 LIB
€35 = 2200
С23 WOO
Pc3?i3 =f ш
СУ1*3.3
\ll2 | -II- ao 130 | 113\ |
plusmn; . | L 130 J |
Hacmp -SA2S2
Работа
Сза 2200
К52 Ik
F4D 820 C4t aoiMK
Д m 820 C44 0,01МК
Ш 82oUf3t-j) R4E82oUm V I/O X f20
S,3B
R48 820 \ *W8
E47 aOtm Ц= C50 0,OIHK H C48
too Ш КД52211,
Z -booo riBl C43/3P plusmn;лекЧ
R54 820
VTIS КТ603Д
К быб. К DDI. 002
, C53 0,01 HK
\- К быв. 7 DDI, V02 DDl.l 001.2 DD13
VDI2 plusmn;KC15BA
C52 MS 20MKXI5B
Cmat.-5B\
R55 470
RSB 470
EQl ЮМГЦ
C545B
C51 B8 20HK* J gt;45B
-03-
R50 6,8k VT14 КТ312Б
TC56 I000MKX25B T C57 гомкив =f=
J П01 К155ЛАЗ
KTBISA R59 3k
.,УВ Д220 \ ,f, deg;
~-28B
C58 -L csa
100mk*5DB WDMKxSDB

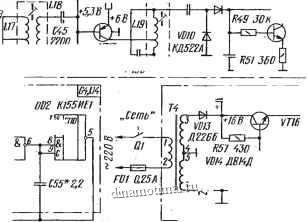

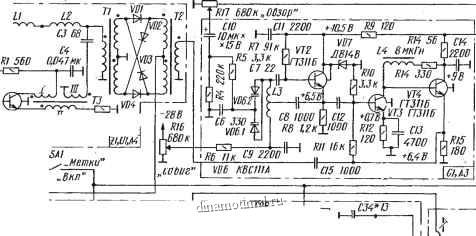

Puc. 2.24. Принципиальная схема анализатора спектра
лельно включенных варикапов VD6.1 и VD6.2. На их катоды через резистор R5 поступает пилообразное напряжение с подвижного контакта переменного резистора R17. С увеличением напряжения пределы изменения частоты гетеродина увеличиваются и, следовательно, полоса обзора анализатора расширяется.
Через резистор R6 на аноды варикапов подано постоянное отрицательное напряжение с подвижного контакта переменного резистора R16. В нижнем (по схеме) положении оно равно нулю и на варикапы воздействует только напряжение пилообразной формы. При этом слева на экране осциллографа видна вертикальная линия, обозначающая начало частотной шкалы, а справа от нее - частотные метки на горизонтальной линии. Переменным резистором R16 можно увеличивать суммарное напряжение на варикапах. От этого частота генератора становится более высокой, а частотная шкала на экране сдвигается влево. Так/ как доля напряжения, непосредственно изменяющего частоту, уменьшается, то полоса обзора сужается. Из-за нелинейной зависимости емкости варикапов от управляющего напряжения и генерируемой частоты от емкости частотная шкала также нелинейна.
На транзисторах VT3 и VT4 собран буферный усилитель, уменьшающий влияние смесителя на генератор качающейся частоты.
Генератор напряжения пилообразной формы выполнен на однопереходном транзисторе VT6. Времязадающий конденсатор С16 заряжается через стабилизатор тока на транзисторе VT5, что способствует повышению линейности пилообразного напряжения. Переменным резистором R22 можно изменять частоту колебаний от 5 до 100 Гц. Пилообразное напряжение снимается непосредственно с конденсатора С16. С резистора R21 импульсы положительной полярности длительностью 20...30 мкс поступают через XS3 на вход внешней синхронизации осциллографа.
Второй гетеродин состоит из генератора (VT9) и эмиттерного повторителя (VTIO). На выходе последнего установлен фильтр нижних частот C32L9C33L10C34 с частотой среза около 70 МГц.
Задающий генератор сигнала частотных меток собран на микросхеме DDI. Его частота стабилизирована кварцевым резонатором BQ1. Более точное значение частоты устанавливают подбором конденсатора С54. Делитель на 10 выполнен на микросхеме DD2. Импульсы с частотой повторения 1 МГц поступают на формирователь коротких импульсов на транзисторе VT1. Он представляет собой усилитель с положительной обратной связью, обеспечиваемой импульсным трансформатором ТЗ. Амплитуду меток регулируют переменным резистором R3. Конденсатор С55 подобран по емкости так, что метки, соответствующие частотам 10, 20, 30 и 40 МГц, отличаются амплитудой от остальных. Тумблером SA1 можно выключить формирователь импульсов и стабилизатор напряжения питания микросхем на транзисторе VT15, а следовательно, и генератор с делителем частоты.
