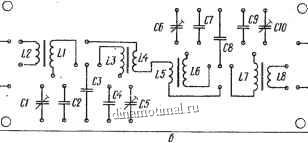

Рис. 2.38. Рисунок проводников (а) и расположение деталей (б) на плате фильтра основной селекции (второй вариант)

на рис. 2.38 Эго1 фильто имеет полосу пропускания 75 кГц, более крутые скаты и .меньшее затухание в полосе. Катушки L2, L3, L6, и L7 намотаны на кольцевых сердечниках типоразмера К12 X 6 X X 4,5 мм из феррита МЗОВН-14 и содержат по 18 витков провода ПЭВ-2 0,35. Витки располагают равномерно по всему кольцу. Катушки связи L1, L4, L5 и L8 имеют по одному витку провода ПЭЛШО 0,15 у того края соответствующей контурной катушки, который подключен к конденсаторам СЗ и С8. На плате установлены подстроечные конденсаторы КТ4-23, постоянной емкости-типа КД-1 и КМ.

При налаживании анализатора спектра с таким фильтром основной селекции, возможно, потребуется несколько уменьшить чувствительность усилителя второй ЧП. Для этого между фильтром и усилителем можно включить резистор сопротивлением 200...820 Ом.

Еще больше повысить разрешающую способность прибора можно сужением полосы пропускания фильтра Z2 до 5... 10 кГц. Но при этом придется увеличивать время анализа спектра, т. е. работать с низкой частотой качания. Иначе при больших полосах обзора вертикальные линии будут недостаточно яркими. Чтобы

Ff U5K Щ1 КД522А

BQ1 ваг ваз

вход

т т22А

R2 1,5К

.1 г п п п 9VD2FM.

Т Т 4J Т л- t.SF

- +12 в

(Узкая полоса) С5 0,041 МК

deg; lt;W4 КД5г2А С8 3,9 ГПГ~

012 0,01 МН

-Выход

R6 U5H

Общий +12 В

(Шитая полоса)

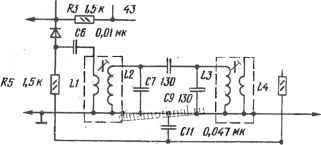

Рис. 2.39. Переключаемые фильтры основной селекции

ВЫЙТИ из ЭТОГО положения, можно сделать два переключаемых фильтра - узкополосный и широкополосный (рис. 2.39).

Широкополосный фильтр на связанных контурах L2C7 и L3C9 ничем не отличается от изображенного на схеме анализатора (рис. 2.29). Узкополосный - кварцевый, лестничного типа с полосой пропускания 5 кГц. Для него использованы кварцевые резонаторы BQ1 - BQ3 на частоту 10,7 МГц от фильтра радиостанции laquo;Гранит raquo;. Коммутация фильтров осуществляется парами диодов VD1, VD2 и VD3, VD4 при подаче на соответствующий вход напряжения 4-12 В. Для этой цели на передней панели необходимо установить переключатель на два положения, например тумблер МТ-1. Печатная плата этого варианта фильтров изображена на рис. 2.40.

Необходимо отметить, что в качестве узкополосного фильтра можно также применить пьезокерамический фильтр ФП1П-0,49

, от УКВ ЧМ тракта радиовещательных приемников.

I Правильно настроенный анализатор спектра обладает достаточно высокой чувствительностью: на экране можно наблюдать спектр входного сигнала с уробнем менее 1 мВ. Заметим, что из-за использования в приборе двойного преобразования частоты все же не удалось избежать нежелательных продуктов преобразования частот в рабочем диапазоне. Поэтому на экране видны две ложные метки вблизи частот 26 и 42 МГц. Однако амплитуда их сравнительно невелика и работе они не мешают.

Амплитудно-частотная характеристика анализатора спектра в диапазоне 1 ...45 МГц (рис. 2.41) имеет значительную неравномерность. Спад на частотах ниже 1 МГц возникает из-за несовершенства широкополосных трансформаторов Т1 и Т2, а на

.Частотах выше 20 МГц - из-за уменьшения амплитуды колеба-

ВхоВ

--- laquo;- -

Will

tVB3 F5 НН МЩ

i. 5/ Т BQ2 Тез воз

-ВыхсВ

Рис. 2.40. Рисунок проводников (а) и расположение деталей (б) на плате переключаемых фильтров

НИИ первого гетеродина при изменении его частоты варикапом. Поэтому при отсчете относительных уровней составляющих спектра сигнала следует вносить поправки в соответствии с АЧХ. Совместно с анализатором удобно использовать ступенчатый аттенюатор, подробно описанный в главе 1.

Работу с анализатором спектра начинают с установки границ обзора на экране осциллографа. Для этого тумблер SA2 устанавливают в положение laquo;Настр raquo; и подбором уровня внешней синхронизации, частоты развертки осциллографа и частоты следования синхроимпульсов анализатора (R22) получают на экране изображение только двух синхроимпульсов. Первый из них уводят влево, а второй - вправо за края экрана и переводят тумблер SA2 в положение laquo;Работа raquo;.

На практике встречается множество случаев применения анализатора спектра при налаживании радиоаппаратуры. Рассмотрим лишь несколько примеров.

Если необходимо установить границы перестройки частоты гетеродина коротковолнового приемника, ко входу анализатора подключают ступенчатый аттенюатор, а к нему - кабель, который на противоположном конце замкнут отрезком изолированного провода длиной около 5 см. Эту петлю связи подносят к катушке
