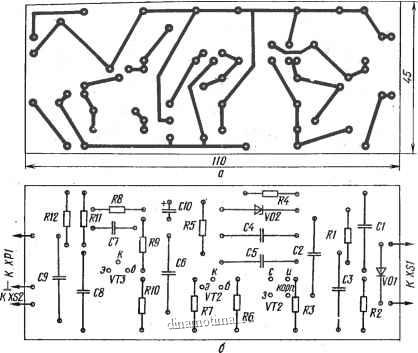

Рис. 2.44. Рисунок проводников (а) и расположение элементов (б) иа печатной плате приставки

Соединив приставку с частотомером, подключают к гнездам XS1 катушки с известной индуктивностью. Проверяют номограмму в нескольких точках: в начале, в средней части и в конце. Может случиться, что частота генератора, соответствующая данной индуктивности, при всех измерениях получается выше, чем указана на номограмме. Такое расхождение можно скомпенсировать подключением параллельно входным гнездам конденсатора небольшой емкости. Если же, наоборот, показания частотомера будут меньше, чем на номограмме (особенно при малых значениях индуктивности), следует подобрать диод с меньшей емкостью. Можно, к примеру, установить КД503А и при необходимости подключить параллельно конденсатор емкостью в несколько пикофарад.

Не исключен, конечно, и такой вариант - изготовить новую

I номограмму. Но для этого понадобится возможно большее

I количество катушек с известной индуктивностью.

gt; При отладке радиоаппаратуры нередко возникает необходимость быстро определить реактивное сопротивление катушки или конденсатора на заданной частоте. Индуктивное сопротивление

р катушки несложно определить по формуле Х[ = ш- L, а емкостное сопротивление конденсатора - / - Однако еще проще воспользоваться таблицей в прил. 4. С ее помощью вычисления производятся с минимальной затратой времени и с приемлемой для большинства случаев точностью.

г л а в а 3.

ПРИБОРЫ ДЛЯ НАЛАЖИВАНИЯ ЦИФРОВЫХ УСТРОЙСТВ ПРИЕМНОЙ И ПЕРЕДАЮЩЕЙ АППАРАТУРЫ

Генератор импульсов

При отлаживании цифровых устройств последовательного типа, которые содержат триггеры, счетчики, сдвиговые регистры, построенные на микросхемах или транзисторах, требуется внешний тактирующий генератор. Он должен вырабатывать импульсы требуемой полярности и амплитуды, работать в широком диапазоне частот.

Принципиальная схема такого генератора приведена на рис. З.Г Он генерирует импульсы положительной полярности с периодом следования от 10 мкс до 100 с. Это соответствует частоте повторения от 100 кГц до 0,01 Гц. Питание прибора можно осуществлять напряжением от 3 до 15 В непосредственно от отлаживаемого устройства. При напряжении 5 В laquo;низкий raquo; и laquo;высокий raquo; уровни выходного сигнала составляют 0,05 и 4,2 В соответственно, а при 12 В - 0,1 и 11,2 В. Таким образом, генератор импульсов можно использовать для налаживания аппаратуры, содержащей ТТЛ или КМОП микросхемы серий К155, К555, К176, К561 и других.

Генератор выполнен на микросхеме DDI. Частотно-задающая RC-цепь состоит из одного резистора R1 - R3 и одного конденсатора С2 -С12. Переключателем SA1 устанавливают множитель 1, 10, 100 для периода или 1, 0,1, 0,01 -для частоты. Ступенчатое изменение периода следования от 10 мс до 1 с или частоты повторения от 1 Гц до 100 кГц осуществляют переключателем SA2. Параметры RC-цепи выбраны так, что каждое новое значение периода или частоты отличается от предыдущего примерно в 3 раза.

Индикация работы генератора осуществляется светодиодом HL1, который вспыхивает в паузах между импульсами.

Генератор потребляет ток до 12 мА от источника напряжением 5 В и 35 мА - при напряжении 12 В.
