Реактивные сопротивления (Ом)

ПРИЛОЖЕНИЕ 4

Таблица П-4

1 кГц

10 кГц

100 кГц

1 МГц j 10 МГц

100 МГц

1000 МГц

Емкостное сопротивление

1 пФ				159Х 10	15,9Х 10=	1,59Х 10=
10 пФ		159X10	159Х 10	15,9Х 10	1,59Х 10		15,9
100 пФ		159X10	15,9X10	1,59X10		15,9	15,9
1000 пФ	159Х 10	15,9Х Itf	1,59Х 10		15,9	1,59	0,16
0,01 мкФ	15,9X10	1,59X10		15,9	1,59	0,16
0,1 мкФ	1,59X10		15,9	1,59	0,16
1 мкФ		15,9	1,59	0,16
10 мкФ	15,9	1,59	0,16
too мкФ	1,59	0,16

Индуктивное сопротивление

1 мкГн			0,63	6,28	62,8
10 мкГи		0,63	6,28	62,8		6,28Х 10=
100 мкГн	0,63	6,28	62,8		6,28Х 10=	62,8X10=
1 мГн	6,28	62,8		6,28Х 10=	62,8Х 10=	628Х 10=
10 мГн	62,8		6,28X10=	62,8Х 10=	628 X 10=	6,28Х 10
100 мГн		6,28X10	62,8Х 10=	628X10=	6,28Х 10=
1 Гн	6,28Х 10=	62,8X10=	628Х 10=	6,28Х 10
10 Гн	62,8Х 10	628X10=	6,28Х 10

6,28 X 10= 62,8 X 10= 62 amp;Х 10= 6,28X

Пример I. Определить реактивное сопротивление конденсатора емкостью 30 пФ на частоте 10 МГц. Если конденсатор емкостью 10 пФ имеет на этой частоте сопротивление 1,59 кОм, то конденсатор в 30 пФ будет иметь сопротивление в 3 раза ниже: 1590 : 3 = 530 Ом.

Пример 2. Чему равно индуктивное сопротивление дросселя в 100 мкГн на частоте 2,5 МГц? Вычисляем: 628 X 2,5== 1570 Ом.

ПРИЛОЖЕНИЕ 5

Условные графические обозначения и расположение выводов микросхем и транзисторов

Рис. п-1. Серия К134

ЛА1,ЛАб. ЛЛШЗМ М1ЛИ6 ЛА2 ЛАНЛАП

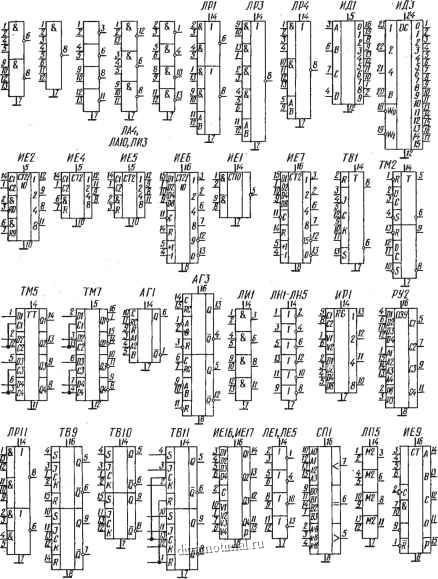

Рис. П-2. Серии К.130, К131, К133. К136, К155, К158, К530, К533, К555
