Таблица 6. Перечень диодов предприятия CKD Polovodice (ЧССР)

Тип прибора

/ , А/С

Л К/Вт

Масса, кг

Корпус

D 811-16 DV 811-16 D 811-25

16/114 16/112 25/97

100 1200 1400-2000 100- 1200

1,25

0.022

ОК 14

DV 822-25 D 822-32 DV 822-32 D 822-40

25/108 32/103 32/100 40/97

1400-2000 100 М200

100 -1200

0,0245

ОК 17

DV 833-50 D 833-63 DV 833-63 D 833-80 DV 833-80 D 833-100

50/110 63/104 63/101 80/94 80/91 100/85

1400-3000 100 1200

1400-3000 100-1200

1400 - 3000 100 1200

0.115

ОК 27

DV 833-100 D 833-125

100/90 125/85

1400-3000 100 - 1200

0,32

D 840-25 (Z)

25/100

100-1200

0,07

Р20. P20Z

DV 844-100 DV 844-125 D 844-160 DV 844-160 D 844-200

100/103

125/94

160/95

160/84

200/87

1400 - 3000 1400- 3000

100 -1200 1400 - 3000

100- 1200

0,212

ОК 32

D 845-63 DV 845-63

63/110 63/110

100 1200 1400 3000

0.28

0,45

ОК 41

D 845-100 DV 845-100 D 845-160

100/110 100/103 160/95

100-1200 1400 - 3000 100-1200

0,22

DV 845-160Х

160/90

1400 3000

0.19

D 845-200

200/87

100 - 1400

0,22

D 855-160

160/90

1400-3000

0.19

D 855-200

200/87

100-1200

0,22

DV 855-200 D 855-250 DV 855-250 D 855-320

200/103 250/102 250/95 320/93

1400-3000 100-1400

1400-3000 100-1200

0,12

Продолжение табл. 6.

Тип прибора

/ . А/ С

Л К/Вт

Масса, кг

Корпус

DV 856-250 D 856-320 DV 856-320 D 856-400

250/109 320/107 320/100 400/100

1400-3000 100-1200

1400 - 3000 100 1200

0.08

0,148

Р 30

DV 867-400 DV 867-500 DV 867-630 DV 867-800 D 867-1000

400/105 500/100 630/98 800/97 1000/89

2600 5000 2000-4000 1600-3000 400 - 2400 100 - 1200

0.04

0,315

Р 40

DV 878-800 DV 878-1000 DV 878-1250 DV 878-1600 DV 878-2000

800/109 1000/104 1250/94 1600/84 2000/78

2600 -5000 2000- 4000 1600-3000 400-2000 100-1200

0,025

0.92

Примечания: 1. Габаритные размеры показаны на рис.22 и 23.

2. Штыревые диоды с катодом на корпусе имеют дополнительное обозначение X. В иом исполнении выпускаются все штыревые диоды.

3. в табл. 6 не приведены так называемые высокочастотные диоды.

Таблица 7. Перечень тиристоров предприятия CKD Polovodice (ЧССР)

Тип прибора

/ , A, С

tn. в

Л К/Вт

Масса, кг

Корпус

Т 911-16

16/96

100 1200

Т 911-25

25/82

100 1200

0,022

ОК 14

TV 922-16 TV 922-25 TV 922-32 TV 922-32 TV 922-40

16/105

25/92 32/81 32/80 40/70

1400-2000 1400- 2000

100-1200 1400-2000

100- 1200

0.03

ОК 17

TV 933-40 T 933-50 TV 933-50

40/94 50/90 -50/ laquo;7 .

1400-2000 100-1200 1400-2000

0,122

ОК 27

T 933-63 TV 933-63 T 933-80

63/93 63/91 80/85

100-1200 1400 - 2000 100-1200

TV 944-80 T 944-100 TV 944-100 T 944-125 TV 944-125

80/98 100/96 100/91 125/89 125/80

1400-2000 100-1200

1400-2000 100-1200

1400-2000

0,22

ОК 32



Продолжение табл. 7

Тип прибора

/ . А/ С

Л К/Вт

Масса, кг

Корпус

Т 955-63 TV 955-63

63/85 63/85

100 1200 1400 2000

0,32

0,45

ОК 41

Т 955-100 TV 955-100

100/80 100/80

100 1200 1400 2000

0,22

Т 955-160 TV 955-160

160/86 160/82

100 -1200 1400 -2000

0,16

TV 955-200 TV 955-200 Т 955-250

200/89 200/86 250/82

100 1200 1400 2000 100 1200

0,12

Т 955Е-200 Т 955Е-250

200/89 250/82

100-1200 100-1200

0,12

0,59

Е 60

Т 956-160 TV 956-160 Т 956-200 TV 956-200 Т 956-250 TV 956-250 Т 956-320

160/96 160/96 200/98 200/96 250/92 250/89 320/85

100-1200 1400 2000

100 1200 1400 2000

100 - 1200 1400 - 2000

100 1200

0,08

0,148

Р 30

TV 957-320 TV 967-400 TV 967-500 Т 967-630 Т 967-800

320/87 400/85 500/85 630/83 800/84

1600 3000 1600 3000 400- 2000 100 1200 100-1200

0.04

0,315

Р 40

Т 978-800 TV 978-1000 Т 978-1250 Т 978-1600

800/75 1000/71 1250/70 1600/60

1600 -3000 400-2000 100 1200 100 -1200

0,025

0,95

Р 60

Примечания: 1. Габаритные размеры тиристоров анало1ичны габаритным размерам диодов на рис. 22 и 23, однако тиристоры имеют дополнительно вывод управляющего электрода и вспомогательный вывод катода. Габаритный чертеж тиристора Т 956 показан н рис 24

2. в табл. 7 приведены только обычные тиристоры (для схем с коммутационной сетью). Данные специальных и высокочастотных тиристоров имеются в каталогах предприятия.

Тиристоры и диоды зарубежных фирм имеют параметры, аналогичные чехословацким приборам. Некоторые фирмы выпускают тиристоры на ток до 2500 А и диоды на ток до 8000 А.

Максимальные параметры тиристоров некоторых зарубежных фирм (максимально допустимое прямое напряжение в

1аблица 8. Перечень диодных н тиристорных модулей предприятия CKD Polovodice

Тип прибора

MD MD МТ МТ МТ

431-63 431-80 431-50 431-63 431-80

/ . А/ С

63/95 80/90 50/78 63/75 80/64

400-1200 400--1200 400- 1200 400 1200 400 -1200

й К/Вт

0.48

0,48

Масса, кг

0,19 0,19 0,19 0,19 0,19

Таблица 9. Максимальные параметры силовых тиристоров некоторых зарубежных фирм

Фирма

Тип прибора

4, A

ASEA (Швеция)

AST 35-21

3600

1700

ASEA (Швеция)

YST 35-22

2600

2350

ASEA (Швеция)

YST 5-42

1600

Siemens (ФРГ)

(20--60 MKc)

BStR 66

2800

1000

Semikron (ФРГ)

SKT 450/24

2400

AEG (ФРГ)

SKT 1000/22

2200

1000

Т 670N

2600

1000

АЕ1 (Великобритания)

DCR 818SM

3600

GE (США)

С 602

2600

IR (США)

1200 PN

2500

1200

1200 PN

1600

1600

закрытом состоянии и максимально допустимый средний ток / ) приведены в табл. 9.

Прогноз предполагает дальнейший рост параметров на базе новых,полупроводниковых материалов (арсенид галлия и карбид кремния). Плотность тока должна увеличиться от 100 (в настоящее время) до 200-400 А/см, пробивное напряжение до 10 кВ.

- С конструкторской точки зрения большим достоинством зарубежных тиристоров является то, что их выводы снабжены плоскими бронзовыми наконечниками типа штепсельных, что позволяет обеспечить конструктивное решение выводов произвольной длины и возможность их быстрого отключения при монтаже, контроле и-замене приборов без применения инструмента.

Силовые переключающие транзисторы в настоящее время выпускаются на ток до 1200 А при допустимом напряжении 50 В, до 500 А при 80 В и до 400 А при 300 В. При токе 2,5 А допустимое напряжение силовых транзисторов достигает 1500 В. Они выпускаются в большинстве случаев с управляющей цепью по схеме Дарлингтона.

Предприятие CKD Polovodice выпускает силовой транзистор типа ТТ 256-125-08 на напряжение 800 В и ток 70 А (макси-




В8ЧЧ

]J845j Л855

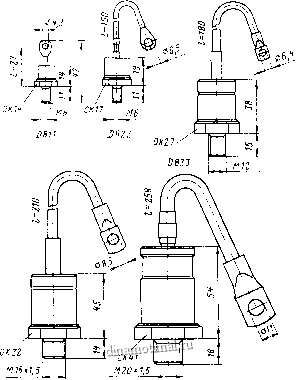

Рис, 22. Габаритные чертежи диодов со штыревым корпусом предприятия CKD Polovodice. Тиристоры имеют такие же размеры и отличаются только наличием вывода управляющего электрода и вспомогательного вывода катода

мальный ТОК 125 А). Это транзистор с управлением по схеме Дарлингтона с временем включения 2 мкс и временем выключения 6,5 МКС. Статический коэффициент передачи /7313 = 50. Транзистор имеет таблеточную конструкцию в корпусе Р 30 (рис. 23), необходимое усилие сжатия 4000 Н, тепловое сопротивление 0,13 К/Вт. Отдельные электрические параметры силового транзистора взаимозависимы; их конкретные значения при определенных условиях можно определить из графических зависимостей, приведенных в каталогах изготовителя.

3.1.1. Блоки силовых полупроводниковых приборов являются конструктивными узлами силовых полупроводниковых преобразователей. Силовые полупроводниковые приборы практически всегда устанавливаются на охладителе. Так как полупроводниковые приборы в преобразователях образуют определенные функциональные единицы, то охладители вместе с приборами

м -1

Р20-118Ч0


PZOZ-SSWZ

P30~D856

PfO-1)867

P6D-D878

Рис. 23. Габаритные чертежи таблеточных диодов предприятия СКО Polovodice. Гиристоры имеют такие же размеры и отличаются только наличием вывода управляющего электрода и вспомогательного вывода катода, которые выполнены гибкими проводами с ка(бельными наконечниками

монтируются в конструктивные блоки. Эти блоки кроме полугфоводниковых приборов могут содержать различные вспомогательные элементы, например предохранители, датчики температуры, ограничители перенапряжений (.RC-цепочки, диоды, нелинейные сопротивления), дроссели насыщения, импульсные трансформаторы управляющих цепей тиристоров. Чем больше вспомогательных элементов содержит блок, тем более специфичным является его применение, тем менее он универсален. Поэтому блоки с комплектом вспомогательных элементов используются только в преобразователях высокой серийности.

Основными требованиями к блокам силовых полупроводниковых приборов являются:

обеспечение рационального охлаждения прибора; простота и компактность конструкции; простота монтажа электрических токоподводов; простота монтажа и демонтажа элементов; высокое использование объема;

обеспечение необходимой электрической прочности изоляции
