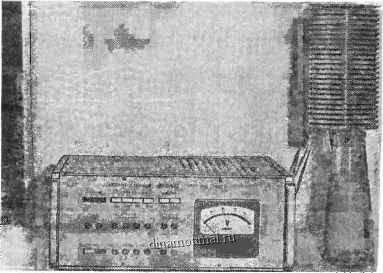

Рис. 19


Возможности применения данного прибора выходят далеко за пределы, предусмотренные автором. Немного фантазии и находчивости, и прибор можно применить для измерения и регулирования чистоты обработки поверхностей различных материалов, для измерения качества окраски различных материалов, определения требуемой дисперсности порошковых соединений и решения других задач, в которых измеряемый параметр связан с рассеиванием света.

ПРИБОРЫ КОНТРОЛЯ И ИЗМЕРЕНИЯ В ПРОМЫШЛЕННОСТИ

Прибор для обнаружения индустриальных раднопомех laquo;Помеха-! raquo; (рис. 20). Авторы конструкции и. А. Титов и С. В. Драчев демонстрировали устройство на 33 ВРВ.

Прибор работает в режимах дальнего (до 500 м) и ближнего (до 15 м) поиска и позволяет обнаруживать места как laquo;тихих raquo; ( laquo;коронных raquo;), так и laquo;громких raquo; электрических разрядов. В дальнем режиме диаграмма направленности (угол раскрытия лепестка зоны максимальной чувствительности) составляет 80 deg;, в ближнем режиме 10...12 . Точность обнаружения источника помех plusmn;5 см. Прибор работает в режиме приема электромагнитных и акустических сигналов. В режиме приема акустических сигналов он может использоваться для поиска утечек в открытых газопроводах.

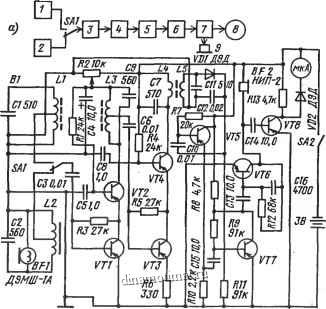

Прибор (рис. 20, а) состоит из магнитной антенны 1, акустического датчика 2, переключателя режимов работ SA1, усилителя 3, настроенного на частоту 40 кГц с полосой пропускаемых частот 4 кГц, амплитудного детектора 4, фильтра низких частот 5, усилителя низкой частоты б, усилителя постоянного тока 7, стрелочного индикатора 8, головных телефонов 9. 30



т мш

Рис. 20


vTi-VTe гтзозЕ

Принципиальная схема прибора изображена на рис. 20, б. Магнитная антенна намотана на ферритовом стержне (магнитная проницаемость от 600 до 1000) диаметром 8 и длиной 100 мм проводом ПЭВ 0,1 и содержит 280 витков. Намотка-рядовая. В качестве акустического датчика использован дифференциа.пьный электромагнитный микрофонный капсюль типа ДЭМШ-1А, включенный составным элементом в колебательный контур C2L2BF1. Переключателем SA1 осуществляется выбор режимов приема: электромагнитный, акустический. С преобразователей В1 и BF1 сигнал поступает на вход усилителя, выполненного на транзисторах VT1-VT4. Усиленный сигнал после детектирования (VD1, С12) поступает на вход усилителя низкой частоты (транзисторы VT5-VT7). Нагрузкой выходного каскада служат головные к телефоны BF2. В них прослушивается выделенная детектором низкочастотная составляющая сигнала помехи (треск, шипящий шум и др.). Постоянная составляющая сигнала помехи усиливается усилителем на транзисторе VT8 и фиксируется стрелочным индикатором РА1.

Измеритель питается от двух элементов напряжением 1,5 В. Включение питания осуществляется тумблером SA2. Катушки колебательных контуров L2-L5 намотаны на каркасах карбонильных сердечников типа СБ-5 и других. Средняя частота настройки всех колебательных контуров 40 кГц. Индуктивность катушек 80 мГн. Отводы-от трети общего числа витков. Соотношение витков обмоток L4 и L5-3:1. В качестве измерительной головки РА1



использован микроамперметр типа М476. Могут быть использованы другие типы микроамперметров с током полного отклонения не больше 100 мкА.

Данный прибор с дополнительным приспособлением (генератором на 40 кГц) может бьггь использован для трассирования скрытой электропроводки, поиска и оконтуривания металлических включений (типа арматуры) и для других сходных применений.

Индикатор радиоактивного излучения (рис. 21). Автор конструкции Чику-ров В. И. Прибор был экспонатом 33 ВРВ. Прибор позволяет измерять интенсивность излучения радиоактивных источников 0,1...9,9 мР/ч. Его масса 120 г, он питается от двух элементов A316.

Индикатор предназначен для определения и количественной оценки радиоактивных излучений разного вида и от разных источников. Он может найти применение в геологии, дозиметрии и при проверке зараженности различного рода продукции. Особенно актуальны такие приборы в наши дни, когда после чернобьшьской аварии в различные сффы нашей жизни поступают зараженные материалы и продукты животного и растительного происхождения.

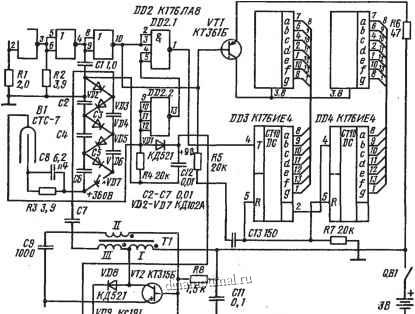

Принципиальная схема индикатора приведена на рис. 21. В качестве преобразователя радиоактивного излучения в электрический сигнал В1 используется счетчик Гейгера-Мюллера типа СТС-7. Счетчик питается от преобразователя постоянного напряжения в переменное, выполненного на

ни АЛ304Г HL2 АЛШГ

т ИГ76ЛЕ5

шг вш.г ш.з Д7


НШ56 1.5 к

Рис. 21
