ПРИМЕНЕНИЕ МИКРОПРОЦЕССОРНОЙ ТЕХНИКИ В НАРОДНОМ ХОЗЯЙСТВЕ

С каждым годом радиолюбители все шире внедряют микропроцессорную технику в практику своих разработок. Как отмечалось в вводной части, на 34 ВРВ было представлено 12 персональных компьютеров. Элементы микропроцессорной техники и большие интегральные микросхемы были использованы для создания обучающих машин, систем автоматического управления, измерения и регулирования, синтезаторов частот в электромузыкальных устройствах, для создания приемо-передающих устройств, радиоизмерительных приборов и для других применений.

Электронно-оптический счетчик (рис. 38). Он разработан московскими радиолюбителями С. Б. Лысиковым, П. И. Борзяком, А. А. Рымовым, А. Ю. Гриневым. Экспонат бьш отмечен Серебряной медалью ВДНХ на 34 ВРВ.

Электронно-оптический счетчик предназначен для счета яиц, перемещаемых россьшью с помощью ленточного конвейера. Но он может быть использован для счета любых перемещаемых конвейером однородных предметов, имеющих четкие оптические границы (шары, подшипники, радиокомпоненты и др.). В приборе использован линейный фогочувствительный многоточечный приемник с зарядовой связью (ФПЗС) типа К1200ЦЛ1. Приемник представляет собой устройство, состоящее из расположенных вдоль линии наблюдения


2U-7

Рис. 38



, 1024 точечных приемников фотоизображения. Применяя определенную совокупность сигналов управления, можно информацию о накопленных зарядах в каждой точке наблюдения передавать последовательно в регистрирующее устройство. В этом случае ФПЗС. работает как сдвиговый регистр, на выходе которого амплитуда электрического сигнала пропорциональна количеству

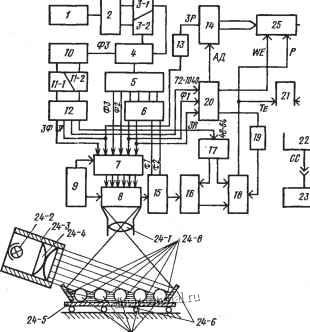

i зарядов в конкретной точке наблюдения. В линейном ФПЗС происходит как бы развертка изображения по строке. Структурная схема электронно-оптического счетчика представлена на рис. 38.

J Прибор работает следующим образом. Источник света 24-1, 2, 3, 4 (соответственно объектив, лампа осветителя, корпус осветителя и линзы формирования параллельного однородного пучка света-конденсатор), расположенный сбоку от ленты конвейера 24-5, освещает косопадающим параллельным однородным пучком света вьшуклые считываемые предметы 24-7, произвольно россыпью расположенные на ленте конвейера. Косое освещение образует за каждым вьшуклым предметом область тени 24-8,

к которая способствует четкому оптическому разделению предметов друг

от друга и не дает слиться изображениям нескольких предметов в одно.

j Изображение предметов фокусируется фотообъективом на чувствительную

t поверхность 1024 точечных фотоприемников изображения, расположенных вдоль линии наблюдения.

Считываемые предметы перемещаются лентой коневейера шириной 450 мм со скоростью 0,3 м/с мимо линейного многоточечного ФПЗС, расположенного

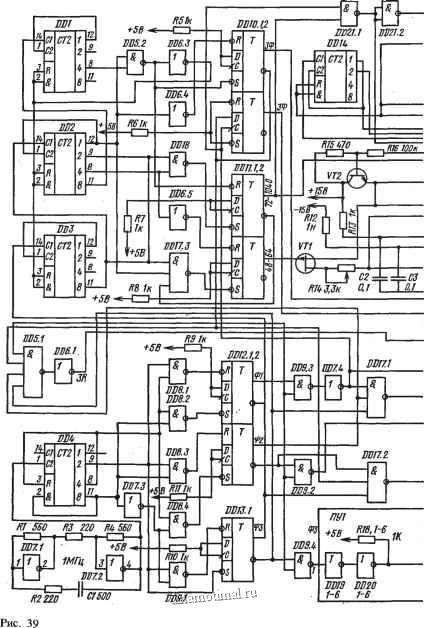

1- перпендикулярно направлению движения конвейера {24-6 ограничительные рамки). Под действием сигналов управления на выход ФПЗС 8 (типа К1200ЦЛ1) передается последовательность электрических аналоговых сигналов, амплитуда которых определяется степенью освещенности. каждого элемента строки. Полезная информация вьщеляется в усилителе сигналов 15 с двойной

г корреляционной выборкой.

При счете предметов не имеет значения градация их освещенности, а важны только сигналы (есть-нет). Аналоговые сигналы с выхода усилителя поступают на вход аналого-цифрового преобразователя (АЦП), состоящего из эмиттерного повторителя 16, устройства установки порога 17 и компаратора 18. На выходе АЦП образуется последовательность нормализованных импульсов, число которых соответствует числу точечных фотоприемников ФПЗС (1024). Другими словами, на каждый считаемый предмет приходится около 60 коротких одиночных импульсов, число которых определяется размерами предмета. Для того чтобы заменить набор коротких одиночных импульсов одним импульсом большой длительности (суммарной), соответствующим одному считаемому предмету, в устройство введены цифровые фильтры 21 и 26. Эти фильтры изменяют свои параметры только при воздействии на них четырех одинаковых последовательных уровней ( laquo;О raquo; или laquo;1 raquo;). Это позволяет избавиться от случайных ошибок, вызываемых одиночными перепадами напряжений.

Сигнал с выхода АЦП-, соответствующий по времени laquo;предыдущей строке raquo;, поступает в блок памяти строки 25, где задерживается на период одной развертки изображения вдоль laquo;строки raquo;, а затем через цифровой фильтр

26 поступает на блок выделения счетного импульса 22.
