ше.7.2

Кеч.


кизззо



Сигнал с выхода АЦП, соответствующий по времени laquo;текущей строке raquo;, через фильтр 21 поступает на второй вход устройства выделения счетного импульса. В этом блоке происходит сравнение сигналов предыдущей и текущей строк. Если в предыдущей и текущей строках число импульсов соответствует (равно) числу считаемых предметов, то на выходе устройства вьщеления счетного импульса не будет. Если в предыдущей строке число импульсов больше, чем в текущей, то на выходе блока появятся счетные импульсы, число которых равно их разнице. С выхода блока счетные импульсы поступят на вход счетчика 23.

Несколько слов о формировании сигналов управления для ФПЗС и блока памяти. Задающий генератор 1 вырабатывает последовательность прямоугольных импульсов ТТЛ уровня с частотой следования 1 МГц. Импульсы с генератора поступают на делитель 2 частоты на 6, выходы которого через инвертор 3-1 и блок схем laquo;И raquo; 3-2 подключены к блоку триггеров 4. Блок триггеров через схемы laquo;И raquo; и инверторы б подключен к блокам 7 преобразования уровней от ТТЛ к КМОП. При этом на входах блоков 7 действуют следующие управляющие сигналы: сдвинутые относительно друг друга на 1/3 периода; сигналы трех фаз Ф1-ФЗ; сигнал сброса 3R; сигнал фотозатвора ЗФ; сигнал laquo;переноса raquo; ЗР; на соответствующих входах усилителя сигналы временных корреляционных выборок т1 и т2. Фаза ФЗ является общим тактовым сигналом.

С выхода блока триггеров сигнал фазы ФЗ поступает на делитель 10 частоты формирования сигналов управления для ФПЗС и устройства памяти строки, а с него через блоки инверторов J1-J и схемы laquo;И raquo; 11-2 на блок триггеров. С выхода блока триггеров сигналы ЗФ и ЗР поступают на входы блоков 7, сигнал установки порога 48 64-на вход устройства установки порога, а импульсы 72-1038-на вход устройства формирования сигналов управления 20. Этот блок вырабатывает сигнал для счетчика адреса АД 14 и сигнал считывания/записи для блока памяти.

Блок питания 9 предназначен для питания преобразователей уровня и ФПЗС.

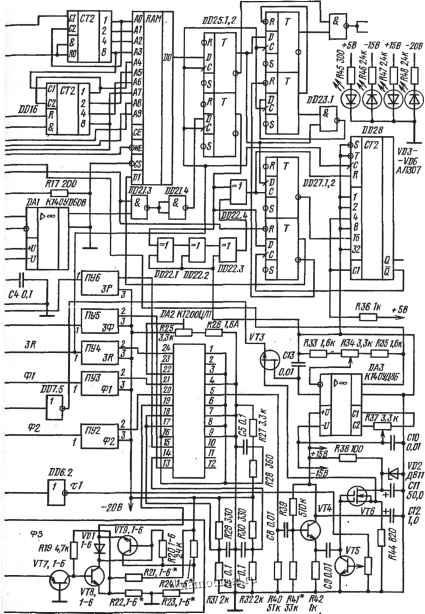

Принципиальная схема электронно-оптического счетчика изображена на рис. 39. Генератор вьшолнен на двух инверторах DD7.1 и DD7.2 по схеме мультивибратора в автоколебательном режиме. Делитель частоты на шесть вьшолнен на счетчике DD4, инвертор-на микросхеме DD7.3. Блок laquo;И raquo; собран на микросхемах DD8.1-DD8.4, DD9.1. Блок триггеров вьшолнен на микросхемах DD12.1, DD12.2, DD13.1, блок схем laquo;И raquo;-на микросхемах DD5.1, DD9.2, DD9.3, DD9.4, DD17.1, DD17.2, блок инверторов-на DD7.4, DD7.5, DD6.2. Преобразователь уровня от ТТЛ к КМОП содержит шесть идентичных по схемному решению блоков, каждый из которых собран на микросхемах DD19, DD20, транзисторах VT7, VT8, VT9 и диодах VD1. Делитель вьшолнен на счетчиках DDI-DD3, инверторы-на микросхемах DD6.3-DD6.5, а схемы laquo;И raquo; -на микросхемах DD5.2, DD17.3, DD18. Триггеры собраны на микросхемах DD10.1, DD10.2, DD11.1, DD11.2. Счетчик адреса вьшолнен на счетчиках DD14-DD16.

Усилитель с двойной корреляционной выборкой сигнала собран на транзисторах VT3-VT6, операционном усилителе DA3 и диоде VD2. Резистор



R40 является нагрузкой ФПЗС типа К1200ЦЛ1 (DA2). Через разделительный конденсатор С8 обеспечивается гальваническая развязка между отрицательным потенциалом сигнала и положительным смещением эмиттерного повторителя VT4. Электронный ключ на транзисторе VT5 обеспечивает быструю зарядку конденсатора С9 и медленную его разрядку через VT6. На транзисторе VT3 собран электронный коммутатор.

Эмиттерный повторитель вьшолнен на транзисторе VT2, устройство установки порога- на транзисторе VT1, а компаратор-на DA1. Устройство формирования сигналов управления блоками выбора адреса и памяти строки исполнено на микросхеме DD21.1- DD21.4. Цифровые фильтры собраны на микросхемах DD22.1- DD22.4, DD27.1, DD27.2, DD28, а устройство выделения счетного импульса-на DD26.1, DD26.2, DD23.1-DD23.3. Счетчик импульсов может быть применен любой типовой (поэтому на схеме он не показан). Устройство памяти строки выполнено на микросхемах DD24, DD25.1, t)D25.2. На светодиодах VD3-VD6 вьшолнены индикаторы наличия питающих напряжений.

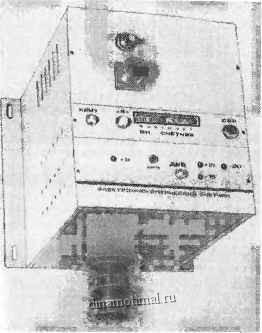

На рис. 40 показан внешний вид рассмотренного электронного блока. В данном приборе применены следующие микросхемы и транзисторы, не показанные на рис. 39: DDI-DD4, DD14-DD16-К155ИЕ5, DD5 - К155ЛА6, DD6, DD7, DD19 -К155ЛН1, DD8, DD9, DD18, DD21, DD23 - К155ЛАЗ, DD10-DD13, DD25-DD27 -К155ТМ2, DD17 -К155ЛА4, DD20 -К155ЛН2, DD22-К155ЛП5, DD24-К565РУ2Б, DD28 -К155ИЕ8, VTl-КПЮЗМ, VT2, VT4, VT8, VT9-КТ3102Б, VT3 -КПЮЗЖ, VT5- КТ315, УТ6-КП350, VT7-КТ3107Б.

Данный прибор был испытан на птицефабрике в трех режимах работы: при загрузке на 1 м длины конвейера 20 яиц, от 20 до 80 яиц и свыше 80 яиц. Было установлено, что во всех режимах работы при подсчете 3000 яиц погрешность не превьш1ает 0,03%, что вполне допустимо для промышленных установок.


Рис. 40
