Глава вторая.

ПРИБОРЫ ДЛЯ НАУЧНЫХ ИССЛЕДОВАНИЙ

ПРИБОРЫ ДЛЯ НАУЧНЫХ ИССЛЕДОВАНИЙ РАЗНОГО-НАЗНАЧЕНИЯ

Устройство для измерения электрических параметров биологических мембран (рис. 41). Авторы конструкции Ю. А. и Д. Ю. Николаевы. На 34 ВРВ экспонат был отмечен Первым призом.

Прибор предназначен для исследования механизма мембранного транспорта асимметричными эпителиальными клетками и физиологии водно-солевого обмена, в частности, механизма действия диуретиков, салуретиков и гормонов. В качестве мембран используются ткани кожи амфибий и мочевого пузыря жаб. Прибор позволяет измерять трансэпителиальную разность потенциалов и ток короткого замыкания при обеспечении нулевого входного тока милливольтметра. В отличие от известных приборов аналогичного) назначения, здесь используется двухэлектродная схема измерения, а в качестве электродов применены низкоомные платиновые электроды. Последнее накладывает определенные ограничения на входные цепи измерительных устройств - их входной ток должен быть практически равен нулю, так как даже незначительный ток порядка 10~...10 А приводит к значительным погрешностям измерения. Эта задача решается за счет применения усилителей с ключами-модуляторами на КМОП-транзисторах и косвенного метода измерения тока короткого замыкания по падению напряжения на образцовом резисторе номиналом 1СЮ Ом.

На рис. 41: - корпус измерительной ячейки; 1-2 -биологическая мембрана; 1-3 - платиновые электроды; 1-4-исследуемый водно-солевой раствор; 2-милливольтметр; 3-микроамперметр, 4-цифровой блок управления; 5-электронное реле с электромагнитным реле К1; б-источник стабильного


Рис. 41



тока; Kl.l-К1.3 - контактные группы реле К1; РА1- РАЗ - измерительные приборы.

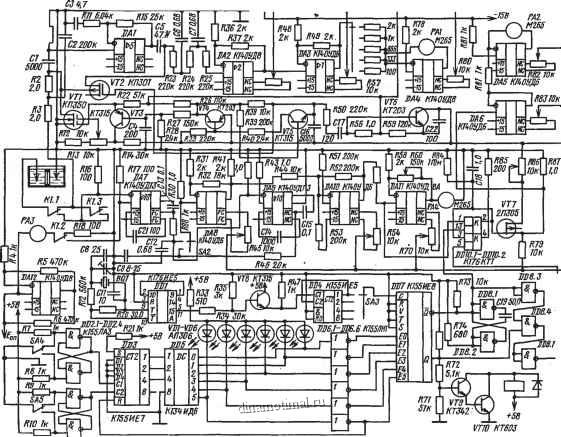

На рис. 42 изображена упрощенная принципиальная схема устройства. Милливольтметр выполнен на транзисторах VT1-VT6, микросхемах DA1 - DA4 и стрелочном индикаторе РА1. Он собран по схеме преобразования сигнала постоянного тока в сигнал переменного тока с его последующим усилением и обратным преобразованием в сигнал постоянного тока (модуляция и демодуляция). В качестве модулятора используется двухзатворный транзистор VT1, второй затвор которого служит для компенсации паразитного тока, возникающего при управлении модулятором прямоугольными импульсами. Усилитель переменного тока выполнен на микросхеме операционного усилителя DA1, демодулятор - на транзисторе VT2, фильтр нижних частот-на операционном усилителе DA2 На микросхеме DA3 вьшолнен повторитель напряжения, а на микросхеме DA4-источник стабильного тока, в цепь обратной связи которого включен стрелочный индикатор РА1. На транзисторах VT4, VT5 вьшолнен генератор модулирующих импульсов по схеме асимметричного мультивибратора в автоколебательном режиме. На транзисторах VT3 и VT6 собраны формирователи модулирующих и демодулирующих импульсов. Частота модуляции 115 Гц. Длительность модулирующих импульсов 100 мкс, а демодулирующих 60 мкс. Резистор R13 служит для установки входного тока равным laquo;О raquo;.

Микроамперметр собран на микросхемах DA5-DAll, DD10.1, DD10.2 и транзисторе VT7. На микросхемах DA7, DA9 выполнен прдусилитель, основной усилитель-на микросхемах DA8 и DA10, а повторитель-на DA11. На микросхемах DD10.1 и DD10.2, DA6 и транзисторе VT7 выполнена схема выборки-хранения импульса короткого, замьпсания. На микросхеме DA5 собран источник стабильного тока, в цепь обратной связи которого включен стрелочный индикатор РА2. Индикатор РАН подключен к выходу повторителя DAll.

Цифровой блок управления состоит из генератора на микросхеме DDI, генерирующего импульсы с частотой следования 1 Гц, эмиттерного повторителя на транзисторе VT8 и делителя частоты на микросхеме DD4. Коэффициент деления устанавливается переключателем SA3. Импульсы с переключателя поступают на счетчик с переменным коэффициентом деления DD7, режим работы которого определяется распределителем импульсов, выполненным на микросхемах DD2.1-DD2.4, DD3, DD5, DD6.1-DD6.6. Светодиоды VD1 - VD6 являются индикаторами выбранных режимов работы счетчика DD7. В соответствии с выбранным режимом счета DD7 на его выходе будет импульс, длительность которого регулируется переключателем SA3 в пределах 12,3, 8 с. Этот импульс запускает ждущий мультивибратор (микросхемы DD8.1 и DD8 2), который генерирует импульс длительностью 50 мс. Микросхемы DD8.3, DD8.4 и DD9.1 выделяют импульс, равный по длительности

tocTH длительностей импульсов с выхода DD7 и мультивибратора. Короткий импульс управляет переключателем на DDI 0.2, а второй - ключателем DDI0.1, определяющим время зарядки конденсатора С18. Электронное реле собрано на транзисторах VT9 и VTIO, источник стабильного тока с заземленной нагрузкой-на микросхеме DA12. Амплитуда тока



Ml тот

KJS-KV


-isb

+1SB

Рис. 42

m.m, mo

Ш55ЛА8

KiF3c-m
