определяется амплитудой опорного напряжения Е . Источник опорного напряжения выполнен по типовой схеме электронного стабилизатора напряжения и на принципиальной схеме не показан.

Переключение входов милливольтметра и микроамперметра производится [ контактами реле К1 по сигналу с цифрового блока управления.

На рис. 43 показана лицевая панель прибора.

Устройство позволяет измерять напряжения в диапазонах 10, 30, 60, 100 и 200 мВ при входном сопротивлении 100 МОм и входном токе меньше 10 А. Диапазоны измерения тока 10 и 100 мкА при входном сопротивлении 100 Ом и входном токе 0,5 10 * А. Температурный дрейф нуля не превышает 0,5 мкВ/К. Предел допустимой погрешности-1%.

Установка для лабораторных испытаний устойчивости окраски тканей. Установка была отмечена Специальным призом на 34 ВРВ. Авторы установки радиолюбители В. А. Козубай, В. А. Стрепетов и Б. А. Бакунин из города Бреста.

Одна из проблем текстильной промышленности - выпуск тканей с устойчивой к внешним воздействиям среды окраской. Для определения этой I устойчивости образцы окрашенных тканей помещают в химический раствор определенного состава и концентрации и вьщерживают в нем при заданной температуре требуемое время. Раствор при этом слегка перемешивают. Данная установка предназначена для автоматизации и ускорения таких испытаний.

Устройство установки показано на рис. 44, а. Она состоит из корпуса 7, в котором размещены бак с водой 13, электронный блок автоматики 16 и механическое реле времени 6, панели управления 5, подставки 3 для крепления электродвигателя 10. В донной части корпуса закреплены опорные стойки 9.

Бак с водой вьшолнен из нержавеющей стали и представляет собой емкость диаметром 315 и глубиной 335 мм. В нем размещены датчики уровня 4 и температуры 2, а также электронагреватель 1 типа ТЭН-1500. Электронагреватель и датчики температуры изолированы от корпуса уплотнителями 8. В баке с частотой вращения 38,8 об./мин вращается обойма 11 с четырьмя стаканами 12, закрепленная на валу, механически связанном с электродвигателем 10. За счет вращения обоймы вода в баке перемешивается.




Стаканы также выполнены из нержавеющей стали и имеют емкость 550 мл каждый. В них размещают отрезки испытуемой ткани 14. Время испытаний определяется механическим реле времени. Для слива воды из бака служит кран 15.

Функциональная схема блока автоматики изображена на рис. 44, б. Она состоит из регулятора температуры воды на баке / с датчиком температуры /-/ и нагревателем 1-2, сигнализатора уровня 2 с датчиком уровня 2-1 и сигнальной лампой 2-2, блока установки времени испытаний 3 с механическим реле времени 3-1, сигнальной лампой 3-2 и электродвигателем 3-3. Блок питания 4 обеспечивает необходимые напряжения.

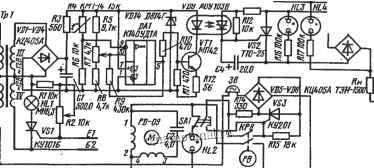

Принципиальная схема устройства приведена на рис. 45. Блок регулирования температуры выполнен на микросхеме DA1, транзисторе VT1, оптроне VD2 и тиристоре VS2. В качестве датчика температуры использован терморезистор R4. Он включен в мост постоянного тока, сигнал разбаланса с измерительной диагонали которого поступает на инвертирующий вход операционного усилителя DA1. Установка требуемой температуры регулирования осуществляется резистором R7. Пределы регулирования температуры 20... 100 deg; С с точностью plusmn;0,5 deg; С.

Сигнал разбаланса с измерительной диагонали моста поступает на вход микросхемы DA1, а с нее на базу транзистора VT1. В коллекторную цепь транзистора включен оптрон VD9. Пока температура воды ниже требуемой, транзистор VT1 открыт, светодиод оптрона излучает свет и открывает тринистор VS2. Тринистор включен в нагрузочную диагональ диодного моста VD10-VD13 и на нагрузку R (ТЭН-1500) поступает напряжение. Вода в баке начинает нагреваться. При этом загорается сигнальная лампочка HL4. Когда вода бака нагреется до требуемой температуры, сигнал разбаланса


Рис. 44



103 20к

-ггов

Рис. 45

mo-vm дггбА


жг,иат тни

SM-МТДЗ

вг-пкл-г

EI,EZ~ стержень

исчезнет, тиристор закроется и нагрев прекратится. Лампа HL4 погаснет, а HL3 загорится. При остывании вода снова появится сигнал разбаланса и процесс повторится. Датчик уровня Е1, Е2 состоит из двух электродов. В качестве одного из них используется корпус бака, а в качестве второго - стержень из нержавеющей стали длиной 15 и диаметром 4 мм. Датчик работает следующим образом. Пока стержень находится в воде, сопротивление цени Е1 - вода-Е2 мало. Тиристор VS1 закрыт, лапа HL1 погашена. Как только уровень существенно понизится, стержень датчика выйдет из воды, сопротивление цепи Е1-воздух - Е2 резко возрастет, тиристор VS1 откроется и загорится сигнальная лампа HL1 laquo;Уровень воды недостаточен raquo;.

Требуемая длительность испытаний устанавливается механическим реле времени РВ. При замыкании контактов КРВ включается электродвигатель М, загорается сигнальная лампа HL2, и обойма со стаканами начинает вращаться. При этом тиристор VS3 закрыт, так как напряжение, снимаемое с делителя R14-R15, недостаточно для его открытия. Через установленное время контакты КРВ разомкнутся, электродвигатель остановится и откроется тиристор VS3. На электрозвонок будет подано напряжение и он зазвонит. Тумблер SA1 служит для отключения звонка.

На рис. 46 приведен внешний вид установки. Прибор прост в изготовлении и наладке. Схема его хорошо продумана. Единственное, что можно было бы в нем предусмотреть,- это электронное реле времени и возможность автономного включения электродвигателя, минуя реле времени. Последнее нужно для того, чтобы иметь возможность использовать обойму со стаканчиками в качестве устройства для перемешивания воды в баке при выходе на рабочий режим.
