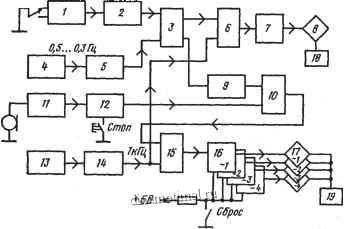

Рефлексометр работает следующим образом (рис. 47). При включении прибора в сеть все блоки приходят в состояние готовности, начинает работать генератор опорной частоты 13, который вырабатывает последовательность импульсов частотой 1 МГц и мультивибратор 4, выдающий импульсы с частотой следования 0,5...0,3 Гц. Импульсы с генератора 1 поступают на делитель частоты 14 и преобразуются в последовательность импульсов частотой 1 кГц. Эти импульсы поступают на входы схем laquo;И raquo; 6 и 15.

При нажатии тумблера laquo;Пуск raquo; перебрасывается триггер I и запускает формирователь 2, который срабатывает только при положительных перепадах напряжения, то есть при переходе с laquo;О raquo; на laquo;1 raquo;. Импульс с формирователя перебрасывает триггер 3, импульс с выхода которого разрешает проход счетных импульсов частотой 1 кГц через схему laquo;И raquo; 6 на счетчик 7 с индикатором 8. На второй вход триггера поступают импульсы с мультивибратора

Пуси

4, прошедшие через формирователь 5 с частотой 0,5...0,3 Гц, они перебрасывают .триггер в исходное состояние, при котором импульс с триггера проходит рчерез формирователь 9, перебрасывает триггер 10 и дает разрешающий сигнал на пропуск через схему laquo;И raquo; 15 счетных импульсов с делителя 14 на четырехразрядный счетчик 16 (1-4) с индикаторами 17 (1-4). На второй вход триггера 10 поступают импульсы с формирователя 12 по сигналу голоса, усиленного микрофонным усилителем , либо при нажатии кнопки laquo;Стоп raquo;. При этом счетчик 16 с индикатором 17 останавливается.

Прибор может работать в двух режимах: остановка голосом при фиксации любой цифры на счетчике 7 при остановке счета либо при появлении любой заранее заднной цифры из набора О-9, фиксируемой индикатором 8. Так как работа мультивибратора 4 и генератора 13 не синхронизирована, а счетчик 7 с индикатором 8 фиксирует цифры только первой декады, то цифры, высвечиваемые индикатором, носят случайный характер. Отсюда и большая эффективность применения данной схемы рефлексометра.

На рис. 48 показана принципиальная схема прибора. Триггер 1 вьшолнен на микросхемах DD1.1 и DDI.2; формирователь 2-на DDI.3, DD1.4, триггер 3-на DD4.2 и DD4.3; мультивибратор 4 - на DD2.1 и DD2.2; формирователь iJ-на DD2.3 и DD2.4; схема laquo;И raquo; 6-на DD5.2; счетчик 7-на DD9 raquo;и дешифраторе DDI 4; индикатор 8-на HGl и оптронах VD3-VD9; формирователь 9-на DD4.1 и DD4.4; трютер 10-на DD5.3 и DD5.4; микрофонный усилитель И-на DA1.1 и DA1.2, формирователь 12-на DD3.3 и DD3.4; генератор /i-на DD3.1 и DD3.2; делитель 14-на DD6-DD8; схема laquo;И raquo; 75-на DD5.1; счетчик 76-на DD10-DD13, DD15 -DD13, DD19.1 -DD19.4, DD20.1 - DD20.4; индикатор 77-на HG2 - HG5 и оптронах VD10-VD37; специальные блоки питания индикаторов 18 и 19 на элементах тштания G1 и G2 типа ГН-17. 1 Прибор прост в наладке и регулировании. Помимо своего основного назначения он может использоваться в качестве миллисекундомера с широким диапазоном регистрации времени.

Цифровой вискозиметр с термокоррекцией (рис. 49). Этот экспонат демо-; нстрировался на 32 ВРВ, авторы прибора И. В. Оськин и Ю. А. Лукьянов, к Прибор относится к классу шариковых вискозиметров для измерения вязкости жидкостей по времени прохода шариком фиксированного расстояния. Предусмотрены два режима работы прибора: с температурной коррекцией и без нее.

На рис. 50 изображен внешний вид установки-блок регистрации (измерения) и штатив с закрепленным на нем измерительным устройством в виде пробирки для измеряемых жидкостей с закрепленными на ней двумя индуктивными датчиками /-/ и 1-2 трансформаторного типа. Генераторные обмотки датчиков (рис. 49, б) подключены в параллель к генератору 4 частоты 50 кГц для питания генераторных обмоток, а измерительные обмотки -через резистивный сумматор ко входу усилителя 3. При проходе шарика через датчик на его выходе образуется резкий перепад напряжения, который после усиления усилителем и детектирования опрокидывает триггер 5 в laquo;единичное raquo; положение. Импульс со второго датчика возвращает триггер в нулевое состояние. Длительность laquo;единичного raquo; импульса на выходе триггера равна
