времени прохода шарика от первого до второго индуктивного датчика. Импульс поступает на один из входов схемы laquo;И raquo; 6 (электронный ключ)

Г и laquo;дает разрешение raquo; на проход через нее счетных импульсов от генератора опорной частоты 11 или от генератора изменяющейся частоты 10. Частота генераЩ1и генератора 10 определяется сопротивлением температурного датчика 2. В этом собственно и заключается термокоррекция. С выхода электронного

ключа 6 счетные импульсы поступают на трехразрядный счетчик 7, показания

i которого через дешифратор 8 воздействуют на цифровые индикаторы 9. На

этом индикаторе фиксируется время, отсчитываемое с точностью 0,1 с. Принципиальная схема прибора изображена на рис. 49, б.

I Индуктивные датчики ВЫ и BL2 вьшолнены по трансформаторной схеме. Генератор 4 вьшолнен по схеме моста Вина на операционном усилителе

DA1. На транзисторах VT1 и VT2 собран усилитель мощности. Вторичные обмотки датчиков через резистивный сумматор R19 - R21 подключены встречно ко входу усилителя 3, выполненного на микросхеме DA2. При этом на вход DA2 действует разность напряжения U1-U2 = AU. Резистором R18 добиваются того, чтобы AU gt;0 в момент прохождения шариком первого датчика и меньше О в момент прохождения второго датчика. Тогда после детектора VD1 и фильтра низкой частоты R22, С6, срезающего высокочастотную (50 кГц) составляющую сигнала, а также после переходной цепочки С5, R6 на вход усилителя DA3 поступит пара разнополярных импульсов. На выходе DA3 амплитуда импульсов возрастет до напряжения

I plusmn;5 В, что больше, чем достаточно, для управления триггером, собранным на микросхеме DA4. С выхода DA4 импульс прямоугольной формы, длительность которого равна времени прохода шариком базового расстояния, поступает на вход схемы laquo;И raquo;, выполненной на микросхеме OD6.1. На другой вход схемы laquo;И raquo; поступают импульсы либо с генератора опорной частоты , либо с генератора 10, управляемого по частоте. Генератор опорной частоты представляет собой делитель частоты сетевого напряжения частотой 50 Гц и состоит из формирователя прямоугольных импульсов из сетевого напряжения DD2.1, делителя частоты на пять на DD5 и формирователя - усилителя выходного сигнала на DD2.2 и DD2.3. Генератор изменяющейся частоты вьшолнен на транзисторах VT6, VT7 по схеме моста Вина, частотно-зависимая цепь которого образована температуро-управляемым резистором на транзисторах VT4, VT5. На транзисторе VT8 вьшолнен эмиттерный

C2D-

Рис. 49(a)

без кор..

с нор S2

sr Уст. 0

см. рис. 49(6) 69

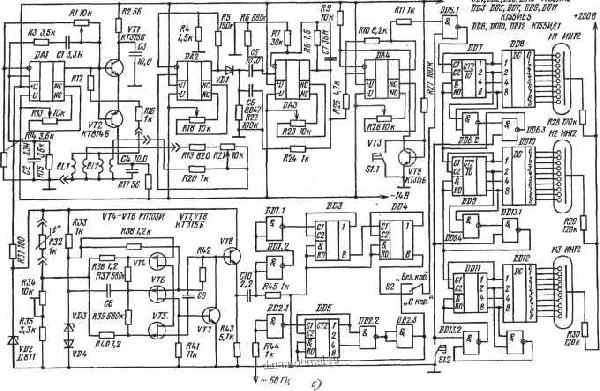

Рис. 49(6)



Рис. 50


повторитель. С выхода повторителя сигнал генератора поступает на двухкаскадный делитель частоты, собранный на микросхемах DD3, DEM. Режимы laquo;с коррекцией raquo; и laquo;без коррекции raquo; коммутируются переключателем S2. С выхода DD6.1 счетные импульсы поступают на вход трехразрядного десятичного счетчика, выполненного на микросхемах DD7, DD9, DD11 и дешифраторах DD8, DD10, DD12. На микросхемах DD6.2-DD6.4 и DD13.2, DD13.3 вьшолнены согласующие каскады между счетными ячейками. Точность отсчета временных интервалов 0,1 с.

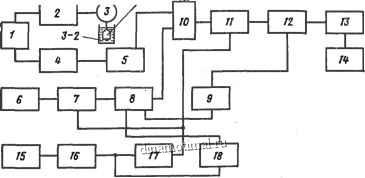

Вискозиметр (рис. 51). Автор экспоната, демонстрировавшегося на 31 ВРВ, В. И. Пачипин. Предложенный им метод измерения признан изобретением и на него вьщано авторское сввдетельство № 798550 от 3 апреля 1979 г.

В основе принципа действия прибора лежит тот факт, что нагрузочная характеристика элежтродвигателя постоянного тока линейна. При погружении чувствительного элемента laquo;Вискозиметра raquo; в исследуемую жидкую среду (при условии, что он жестко связан с ротором электродвигателя) ток потребления электродвигателя будет линейно возрастать с увеличением вязкости.

В вискозиметре в качестве чувствительного элемента использован электродвигатель типа ДПМ-35-Н1-03. Вязкость можно измерять от 10 до 10 ; спз при максимальной погрешности измерения не больше 5%.
