до и после прокачки исследуемого газа (воздуха) при условии, что емкость камеры (электрическая), ее объем, а также заряд электрона-величины постоянные. За 1...2 мин прибор позволяет определить концентрацию азроионов от 10 до 10** 1/см. Воздух просасывается через камеру со скоростью 7,25-10 смс. Время прососа воздуха 10 с. Погрешность измерения +20%. Прибор сохраняет работоспособность в диапазоне температур -40...+ 50 deg; С при относительной влажности до 95%. Диапазон измерения разбит на три поддиапазона: 10..10*, 10 laquo;...10 и 10...10* 1/см.

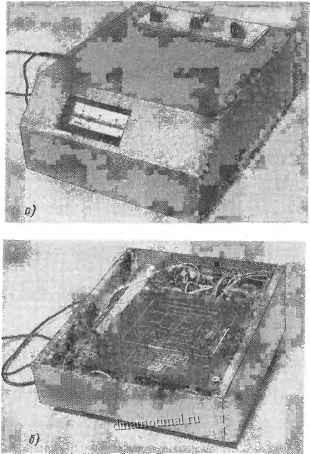

На рис. 54, а показан внешний вид прибора. Как видно, он смонтирован в корпусе статического вольтметра типа С-50. На рис. 57,6 изображен внутренний вид прибора: корпус / ионизационной камеры с вентилятором 2 и реле времени 3.
Прибор прост в изготовлении и наладке.
Рис. 54
Прибор для определения растекания жидких материалов (рис. 55). Прибор демонстрировался на 32 ВРВ. Автор-Р. И. Бенюшес. Экспонат защищен авторским свидетельством на изобретение № 913159, опубликованном в Бюллетене изобретений №10 от 15.03.1982 г.
В описании изобретения отмечено, что прибор предназначен для изучения физико-химических свойств жидких материалов. Многим знаком способ определения готовности варенья при варке, когда на ноготь или на наклонно расположенную поверхность блюдца капают каплю варенья и смотрят, как быстро она растекается. Этот же способ применен и в данном экспонате. Процесс изучения растекания здесь автоматизирован.
Установка работает следующим образом. При замыкании кнопки SA1 в блоке управления 13 от блока питания 75 подается питание на узлы 12, 14, а из автоматической капельницы 5 через металлический капилляр 4 выходит капля 6 в канавку 16 наклонно установленной пластины 7. Угол наклона может регулироваться от О до 48 deg; щарниром 11 с фиксирующим устройством {10-лимб с градусной шкалой). Одновременно с падением капли включается секундомер 12. Кахшя 6 при своем движении по канавке проходит последовательно позиции 6-1 и 6-2 и перекрывает пучок света от лампы 2 на фотодиод 9 (7-фокусирующая линза). Это приводит к срабатыванию фотореле 14, а тем самым к остановке секундомера 12. Скорость сползания капли по канавке однозначно связана с растеканием, т. е. с физико-химическими свойствами жидкостей. Отношение диаметра отверстия 8 к диаметру капли должно быть не больше 0,3, иначе момент остановки секундомера будет нестабильным.

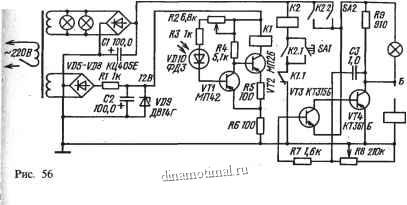

На рис. 56 изображена принципиальная схема электронного блока устройства. Блок управления состоит из устройства коммутации на реле К2, кнопки SA1 и тумблера SA2. Фотореле выполнено на транзисторах VT1 и VT2 и реле К1. Нормально замкнутые контакты реле К1 обеспечивают самоблокировку реле К2 при нажатии кнопки SA1, а тем самым включение секундомера. Секундомер состоит из релаксационного генератора, выполненного по схеме несимметричного мультивибратора на транзисторах VT3 и VT4.
I /2 j- ff~/J - lt;-
Сечение поАБ
TI ни HLZ
vm-vm кцшЕ
гэс-ю
РШ2Ш.0Т
нг m-s m.52a.023.oz
4= ck Ю.0
Нагрузкой генератора служит индикаторная лампа HL3, и импульсы частотой 1 Гц поступают на вход электромагнитного счетчика импульсов РС1. Частота генератора в нужном пределе устанавливается резистором R8.
Пластина 7 с пятью канавками 16 вьшолнена из металла, ее поверхность полированная, размер 4 х 60 х 60 мм. Форма канавок треугольная с шириной на поверхности пластины 5 мм и глубиной 2 мм. Доза испытуемой жидкости, выжимаемой в виде капли, регулируется в пределах от 0,01 до 0,2 мл. В приборе предусмотрен laquo;ручной raquo; (не автоматический) режим работы. Для этого используют тумблер SA2, который включают в момент выхода капли и выключают при проходе базового расстояния.
Максимальное время, регистрируемое секундомером, 999 с. При проведении замеров особое внимание следует уделять чистоте обработки и обезжириванию пластины, а также чистоте капельницы. В качестве капельницы можно использовать медицинский шприц с электромагнитным приводом, а также типовой химический дозатор с приводом.
