т, VAS-MAIZ

тоудв

BAZ-BAit Kzsimm

BBi KiSSHES

VBZ шидг

ВВЗВВв К155ЛАЗ

т-гттв vm-msos

B8-nz3 m-Hdi

1,6и 2к

ВА5-ВАГ2 т-П35 3,3н

Вход

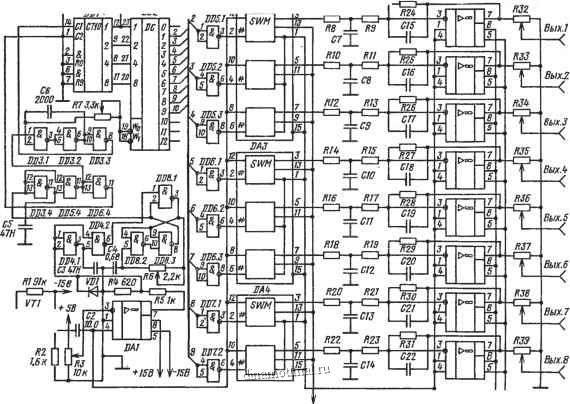

Рис. 59


E70.ZZ

-J5B

С7-СШ 0.22 C15-CZZ 1500



ТАК-т/220-SO

ш дгзг


Общий

Рис. 60

Сам резистор закреплен на подложке, которая может перемещаться в горизонтальной плоскости относительно конца иглы по двум координатным направлениям X к Y с помощью координатного столика. При обеспечении требуемого зазора между концом иглы и поверхностью резистора за счет действия электрического разряда часть резистивной пленки разрущается, а сопротивление резистора увеличивается. Для контроля изменения сопротивления резистора можно использовать мост постоянного тока.

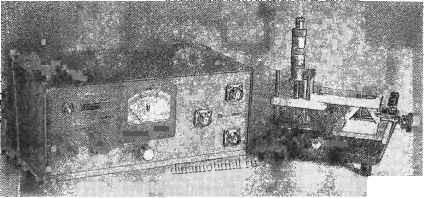

Несколько слов о конструктивных и эксплуатационных особенностях прибора. На рис. 61 показан внещний вид прибора и координатного столика с подложкой и микрометрическим винтом для установки зазора. Трансформатор Т1 унифицированный типа ТА16. В качестве трансформатора Т2 использован выходной трансформатор строк от телевизора типа ТВС-110. Его доработка сводится к намотке непосредственно на сердечник десяти витков провода ПЭВ-2 0,8 (обмотка I на схеме). Трансформатор ТЗ намотан на ферритовом сердечнике типа К20х10х5 марки 350НМ1. Обмотка I содержит два витка провода ПЭВ-2 0,8, а обмотка II-восемь витков провода ПЭВ-2 0,51.

Устройство позволяет регулировать выходное напряжение от О до 15 кВ при частоте следования импульсов разрядов от генератора на динисторах 50 500 Гц, от внешнего генератора 0...80 кГц и обеспечивает точность доводки резистора до номинала не хуже 0,05%. Потребляемая мощность не больше 20 ВА. Общая масса конструкции вместе с координатным столом 6,1 кг.




Рис. 61

ГГереиосиой влагомер воздуха. Радиолюбители В. Е. Савченко, В. П. Фи-личев, Л. К. Грибова представили прибор на 34 ВРВ. Экспонат был отмечен Серебряной медалью ВДНХ. На прибор получено три авторских свидетельства на изобретение: № 256, 854, опубликовано 11.11.69 г. в Бюллетене №35; № 989, 424, опубликовано 15.01.83 г. в Бюллетене № 2; № 1 003 003, опубликовано 7.03.83 г. в Бюллетене № 9.

Принцип действия влагомера основан на изменении внутреннего трения полимерного влагочувствительного покрытия в зависимости от влажности испытуемой среды. Измерение изменения внутреннего трения регистрируется с помощью кварцевого преобразователя, на поверхность которого в месте проявления максимальной деформации нанесен индикаторный слой полимерного материала. При этом полимерный материал не только воспринимает влажность, но и служит защитным покрытием, предохраняющим электроды кварца от разрущающего действия внешней среды. По существу, в ходе проведения изменений влажности измеряют фактически изменение акустического сопротивления системы кварцевый резонатор-полимерное покрытие- влага. На частоте последовательного резонанса акустическое сопротивление имеет чисто активный характер и определяет потери на внутреннее трение, на тепловое рассеяние энергии и сопротивление излучению. В данном перечне потерь переменный характер носит только сопротивление излучению, которое зависит от изменений свойств полимерного покрытия под влиянием колебаний влажности контролируемой среды. Остальные компоненты постоянны, так как определяются типом кварца и способом его крепления. Поэтому корреляционная зависимость между изменением активного сопротивления датчика и влажностью среды довольно устойчивая и достаточно четко выражена. Измерение этого активного сопротивления реализуется мостовым самобалансирующим устройством.

На рис. 62 изображена принципиальная схема влагомера. Он состоит из автогенератора колебаний высокой частоты, собранного по мостовой схеме на транзисторах VT2, VT3, резисторах R3-R9, С6, С4, VD1, BQ1, усилителя сш-нала разбаланса на VT4, детектора на диодах VD2, VD3, цифрового
