в начальный момент по шкале реохорда R5 выставляют требуемый порог регулирования температуры. Поскольку температура печи при этом ниже требуемой, сигнал разбаланса моста, снимаемый с движка реохорда, выше по амплитуде напряжения, снимаемого с термопары В1. Разностный сигнал поступает на неинвертирующий вход операционного усилителя DA1. Усиленный по напряжению сигнал с резистора R16 поступает на вход дифференциального усилителя мощности, выполненного на транзисторах VT1 и VT2. Одновременно с делителя R15, R14 сигнал обратной связи поступает на инвертирующий вход усилителя DA1. Он служит для компенсации погрешности, связанной с нелинейной зависимостью приращения напряжения, снимаемого с движка реохорда моста, от приращения сопротивления.

На выходе усилителя мощности параллельно нагрузочному резистору R28 подключен измерительный прибор РА1 типа М325, шкала которого имеет среднюю точку и проградуирована в градусах Цельсия. Сигнал постоянного тока, снимаемый с резистора R28, преобразуется модулятором в сигнал переменного тока частотой 50 Гц и через разделительный трансформатор Т1 подается на вход усилителя постоянного напряжения. Модулятор вьшолнен на транзисторном прерывателе DA2. Усилитель переменного напряжения-на транзисторах VT3-VT6. С выхода усилителя сигнал поступает на вход электронного реле-транзистор VT7. Пока на входе усилителя DA1 есть сигнал разбаланса, транзистор VT7 открыт, через обмотку реле К1 течет ток, контакты, включающие нагрев (на схеме не показаны), замкнуты, включена сигнальная лампа нагрева HL1 через контакты реле К1.1. Как только требуемая температура нагрева будет достигнута, сигнал разбаланса исчезает, транзистор VT7 закроется, обмотка реле К1 обесточится. При понижении температуры снова возникнет сигнал разбаланса и процесс повторится.

Операционный усилитель питается от выпрямителя, выполненного на диодной сборке VD6 и стабилитронах VD4-VD5, и от дифференцального усилителя мощности-выпрямителя на сборке VDH и стабилитронах VD7 - VD10. Усилитель напряжения на транзисторах VT3-VT6 питается напряжением, снимаемым со стабилитронов VD7, VD8. Электронное реле питается рт выпрямителя на диоде VD15.

Трансформатор Т1 выполнен на сердечнике типа ШЗ х 10. Обмотка I содержит 3000 витков провода ПЭЛ 0,1; обмотка П-1000 витков провода пал 0,1.

Трансформатор Т2 вьшолнен на сердечнике Ш25 х 20. Обмотка I содержит 2200 витков провода ПЭЛ 0,08; обмотка П-2x120 витков провода ПЭЛ 0,1; обмотка Ш-2x160 витков провода ПЭЛ 0,13; обмотка IV-2x250 витков провода ПЭЛ 0,16; обмотка V-30 витков провода ПЭЛ 0,1; обмотка VI- 50 витков провода ПЭЛ 0,3.

Автомат лестиичиого освещения. Прибор демонстрировался на 33 ВРВ и его автор А. Н. Слабко бьш награжден Бронзовой медалью ВДНХ.

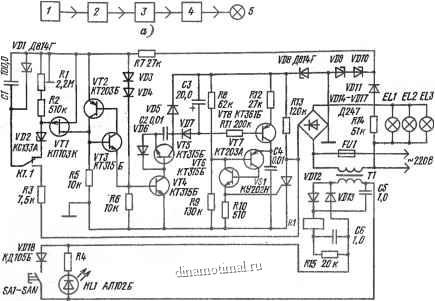

Функциональная схема автомата приведена на рис 3, а. Здесь / - блок включения, 2-блок управления, 3-реле времени, 4-блок регулирования яркости, 5-осветительные лампы. На рис. 3, б изображена принципиальная схема устройства. Блок включения представляет собой коммутационную систему, состоящую из набора кнопок, установленных на каждом этаже




m,YBn-wia кг m-is BOZ

Рис. 3

и в подъезде дома. Последовательно с кнопками SA1 включены диоды VD18, а параллельно-светодиоды HL1. Светодиоды включены постоянно и служат для того, чтобы в темноте можно было найти кнопку. Блок управления состоит из двух однополупериодных выпрямителей, один из которых, выполненный на VD12, служит для питания обмотки реле К1, а другой-на VD13-для питания цепей светодиода HL1. Необходимые напряжения снимаются со вторичной обмотки трансформатора Т1. Электронное реле времени выполнено на транзисторе VT1. Реле времени управляет работой транзисторного ключа, собранного на транзисторах VT2 и VT3. Блок регулирования яркости выполнен по схеме Д. Приймака (опубликована в сборнике laquo;В помощь радиолюбителю raquo;, М.: Изд. ДОСААФ, 1985.- Вып. 88. С. 63-68) и состоит из диодного выпрямительного моста на диодах VD14-VD17, управляемого тринистором VS1, формирователя импульсов трапецеидальной формы на диоде VD8 и резисторе R13, устройства запуска тринистора на транзисторах VT5-VT8 и входного ключа на транзисторе VT4.

Автомат работает следующим образом. При разомкнутой кнопке SA1 конденсатор С5 заряжен до напряжения, равного напряжению на вторичной обмотке трансформатора Т1. Обмотка реле К1 обесточена. Конденсатор С6 разряжен через резистор R15, конденсатор С1 также разряжен. При замыкании кнопки SA1 сработает реле К1, перебросится контакт К1.1, через резистор R3 и открытые транзисторы VT2 и VT3 произойдет зарядка конденсатора С1 до напряжения, определяемого стабилитроном VD1. Одновременно кон-



денсатор С6 заряжается и уменьшается ток через обмотку реле К1. Контакты К 1.1 вернутся в исходное состояние и С1 начнет разряжаться через R1, R2. Напряжение, снимаемое с резисторов R1, R2, закроет транзистор VT1 и соответственно VT2, VT3. Сработает электронный ключ, VT4 через устройство запуска включит тринистор VS1, а тем самым и осветительные лампы EL1 и другие. Время нарастания яркости ламп определяется временем зарядки конденсатора СЗ и соответственно С4. После того, как конденсатор С1 разрядится, откроются транзисторы VT1-VT3, закроется транзистор VT4 и начнет разряжаться конденсатор СЗ, что приведет к запиранию тринистора, а следовательно, погаснут лампы EL1 и лампы, установленные на разных этажах здания.

Быстродействующий автомат отключении потребителей при возникновении аварийной ситуации (рис. 4). Автомат демонстрировался на 33 ВРВ. Автор экспоната В. А. Сысоев.

Автомат предназначен для работы с любыми потребителями электроэнергии, питающимися от трехфазной сети переменного тока частотой 50 Гц и напряжением 220/380 В при токе нагрузки до 50 А. Вид нагрузки произвольный-активный, индуктивный, емкостной, смешанный. Время срабатьша-ния аварийной системы не превышает 7 мс. Время срабатывания стандартного автомата включения сети типа А3116-80 мс.

Принципиальная схема прибора приведена на рис. 4. Прибор работает следующим образом. В каждую фазу сети включены обмотки К1--КЗ, предстаапяющие собой несколько витков фазного провода, намотанных на герконе типа КМ-1. Количество витков подбирается экспериментально так, чтобы при нормальном токе нагрузки герконы К1.1-К3.1 не срабатывали, а при резком аварийном росте тока в цепи-замыкались. При замыкании геркона в любой фазе цепи открывается тринистор VS1 и срабатывает электромагнит VA1, воздействующий на рычаг сброса автомата А3163.

В устройстве также предусмотрена защита от аварийного возрастания напряжения в любой фазе цепи. Для этого к выходу выпрямителя, собранного по мостовой схеме Ларионова, подключено реле К4. Сопротивление резистора R3, включенного последовательно с К4, подобрано так, чтобы при нормальном напряжении на выходе выпрямителя ток через обмотку реле был бы
