SAr Рвтим

П.

Скорость

Рис. 76

иге .f-индикации

1 -О

АВСО АВСО

Ubx втг к л

J-ш.2 к.12

П DB Ш к.12 П Сброс 1Ш12к.5

импульсов при работе двигателя на малых оборотах или спидометра на малых скоростях, т. е. применена схема трансформации времени.

Измерения осуществляют слеедтощим образом. Испытуемый агрегат (спидометр или тахометр) механически связывают с ротором шагового двигателя так, чтобы вращение ротора передавалось на вращающуюся часть спидометра или тахометра. Изменяя частоту вращс1шя ротора шагового двигателя, добиваются .1зменений показаний шкал исследуемых агрегатов и сравнивают их с показаниями шщикатора прибора. Практически это происходит так. Кварцевый генфатор генерирует импульсы напряжения с частотой следования 32768 Гц (см. рис. 76, в). При измерегши частоты вращения (в об./мии) исходную частоту генератора уменьшают в 512 раз и получают интервал накопления счетных импульсов, равный 16 мс. При измерении в километрах в час исходную частоту генератора утуеньшают в 246 раз и получают интервал накопления, равный 8 мс. Это достигается с помощью делителей частоты 2 и 5 соответственно. С выходов делителей импульсы, длительность которьсс равна длительности рштервала накопления, через переключатель laquo;Режим raquo; поступают на один из входов схемы laquo;И raquo;. На другой вход этой схемы поступают сигналы с генератора, перестраиваемого по частоте от 12,8 до 256,0 кГц. Одновременно сигналы с генератора через дедатель поступают на вход формирователя трехфазного напряжения для питания обмоток шагового двигателя ШД. Делитель уменьшает частоту напряжения питания обмоток шагового двигателя в 3840 раз. С выхода блока 4 счетные имгльсы поступают на вход четырехразрщщого счетчика, а с него на блок индикации. Процесс измерения происходит автоматически, т. е. непрерывно повтся-ются процессы формирования интервалюв счета, накопления счетных импульсов, их индикации, сброса показаний индикатора, повторного запуска и повторения процесса измерения. В приборе предусмотрен блок формирования цикла измерения. д:1ите]п,нос1ъ которого регулируется переменным резистором R28 laquo;t-индикации raquo;. Блок пптаиия обеспечшзает нюбходимые напряжетшя.

Переключатель laquo;Режим raquo; позволяет выполнять следующие операции: позиция 1-контроль делителя на 512, позиция 1 с одновременным нажатнем на кнопку SA2 - контроль делителя на 246, позиция 2-контроль делителя на 3840, позиция 3--измерение скорости (км/ч) и позиция 4-измерение частоты вращения. (об./мии).

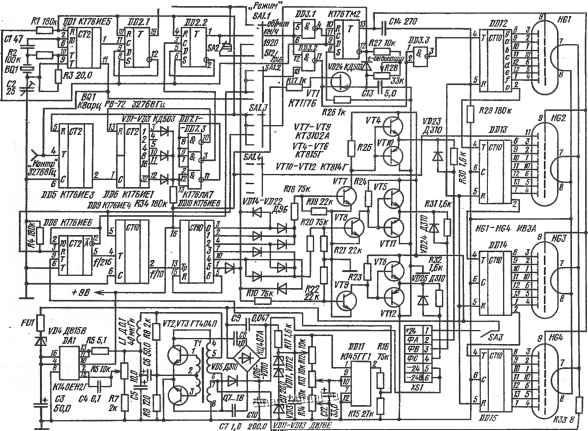

[ Принципиальная схема прибора изображена на рис 77. Кварцевый генератор выполнен на микросхеме DDI -счетчике-генераторе секундных импульсов типа К176ИЕ5. С выхода 1 снимается последовательность импульсов с частотой следования в 256 раз меньшей, чем исходная частота 32 768 Гц. С выхода 11 снимается последовательность импульсов с частотой следования 32 768 Гц. Импульсы с выхода / поступают на счетный вход триггера DD2.1. С выхода триггера 13 импульсы с частотой следования в 512 раз меньшей исходной частоты кварцевого генератора (32 768 Гц) через контакты переключателя SA1.1 и кнопки SA2 поступают на разрешающий вход схемы laquo;И raquo; (DD3.2) и блок запуска одновибратора DD3.1. Делитель с коэффициентом деления 246 собран на микросхемах DD5 (коэффициент деления 6), DD6, DD7.1-DD7.3, DD2.2 (коэффициент деления 41; достигается за счет цепей обратной связи на VD1-VD3 и DD7.1-DD7.3). С выхода делителя сигнал также поступает на контакты переключателя SA1.1 и кнопки SA2.

Перестраиваемый по частоте генератор собран на микросхеме DD11. Резисторами R12 и R14 устанавливают границы частотного диапазона, а резистором R13 laquo;Скорость raquo; плавно изменяют частоту генератора от 12,8 до 256 кГц. Сигнал с выхода генератора поступает на делитель, вьшолненный на микросхемах DD8 (коэффициент деления 64), DD9 (коэффициент 10) и DDI О (коэффициент 6; достигается за счет обратной связи-перемычка между контактами 5 и 15). Одновременно сигнал с выхода DD11 через делитель на два, собранный на микросхеме DD8, и контакты переключателя SA1.2 поступает на счетный вход схемы laquo;И raquo; DD3.2. С выхода DD3.2, через согласующий каскад DD3.3 счетные импульсы поступают на четырехразрядный счетчик DDI2 - DDI5 с семисегментными. цифровыми индикаторами HG1-HG4.

С выходов счетчика DDI О сигнал поступает на диодный дешифратор VD14-VD22. На выходе дешифратора образуются последовательности импульсов, сдвинутые по фазе друг относительно друга на 120 deg;, формируя трехфазное напряжение для питания обмоток шагового двигателя. Это напряжение усиливается по мощности усилителем на транзисторах VT4-VT12 и поступает на разъем XS1 для подключения шагового двигателя и источника питания.

Блок формирования цикла измерения вьшолнен по схеме одновибратора на микросхеме DD4 и транзисторе VT1. Длительность цикла измерения, определяемая периодом следования импульсов одновибратора, устанавливается резистором R28 laquo;t-индикации raquo;.

На рис. 76, б показаны временные диаграммы процессов в разных точках схемы прибора. Из рисунка видно, что одновибратор запускается срезом разрешающего импульса, поступающего на схему laquo;И raquo;. Срезом импульса одновибратора запускается схема laquo;Сброса raquo; четырехразрядного счетчика (DDI2 - DDI5). На рис. 78 дана схема включения шагового двигателя с бесконтактным управлением типа ШД. На рис. 79 показан внешний вид прибора и расположение органов управления на лицевой панели.

Порядок работы с прибором. При проверке электрических спидометров и тахометров их подключают к разъему XS1 через переходный кабель, включаемый в разрыв между прибором и источником питания вместо

7 № 2980 97
