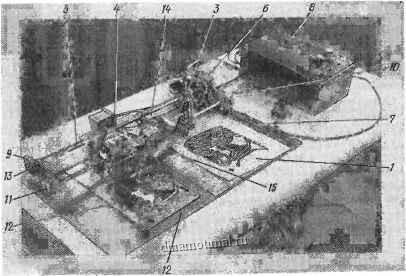

осветителя, объектива и фотоприемника. Блок управления преобразует информацию читающего узла в сигнал управления пишущего устройства. Пишущее устройство выполнено на базе реле типа РПС, которое преобразует фототок в вибрацию проволочки, наносящей краску на фольгированный материал. Направляющие закреплены в подвижной и неподвижной опорных стойках. Подвижная стойка перемещается по опорной плите с помощью




ролика. Фотопреобразователь с диском служат для преобразования частоты вращения в последовательность импульсов, поступающую в блок управления и определяющую границы перемещения каретки.

На рис. 90,6 дана функциональная схема блока управления. Он состоит из фотодатчика счетных импульсов /, формирователя счетных импульсов 2, трехразрядного счетчика 3, триггера реверса хода мотора 4, устройства формирования импульса реверса 5, усилителя импульсов прямого вращения 6, усилителя импульсов обратного вращения 7, электродвигателя 8, регулятора частоты вращения электродвигателя Р, блока преобразования рисунка в электрический сигнал ]0, компаратора U, управляемого генератора 12, блока выработки сипхалов печати 13, блока питания 14.

Блок управления работает следующим образом. Сигнал с фотодатчика поступает на формирователь счетных импульсов, а с него-на разрядный реверсивный счетчик. В счетчике с помощью устройства управления накапливается информация, отражающая необходимые пределы перемещения каретки относительно рисунка. При этом при движении каретки в прямом направлении идет накопление счетной информации до установленного предела, затем происходит изменение направления вращения двигателя и начинается вычитание из набранного числа импульсов. Когда число импульсов в счетчике уменьшится до нуля, снова изменится направление вращения. Так будет повторяться до тех пор, пока рисунок полностью не будет перенесен на фольгированный материал.

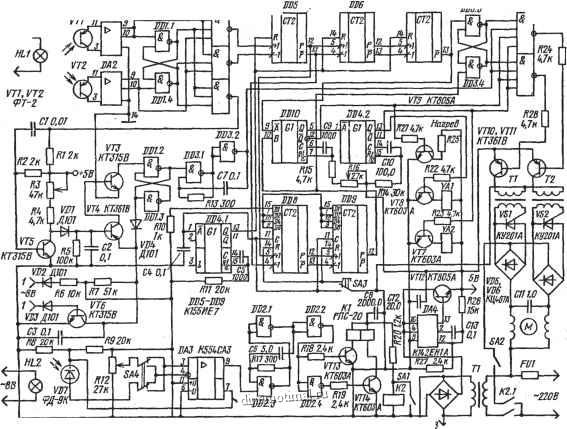

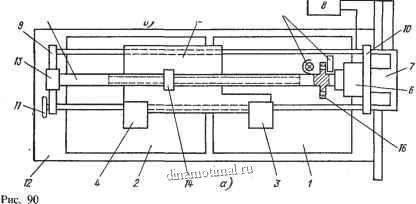

На рис. 92 изображена принципиальная схема автомата, включая узлы, установленные на каретке, и фотопреобразователь. Автомат работает следующим образом. Лампа HL1, закрепленная, как показано на рис..90, laquo; (позиция 17), на кронштейне вместе с фотоприемником, через отверстие в диске 16 освещает один или оба фототриода VT1, VT2. Когда освещены оба фототриода, триггер на элементах DD1.J, DDI.4 устанавливается в положение, определяющее направление вращения, и на выходе элементов DD12.1-DD12.3 появятся импульсы, поступающие на реверсивный 12-разрядный счетчик DD5-DD7.

Перед началом работ мотор М выключают тумблером SA2, а каретку 15-устанавливают на левый (по схеме) край рисунка. Для этого разъединяют полугайку 14 с ходовым винтом 5 и вручную устанавливают каретку в нужное положение. Затем нажимают кнопку SA3 и, не отпуская ее, включают мотор. При этом срабатывает одновибратор DD4.1, импульс с которого laquo;обнуляет raquo; счетчики DD5-DD7 и удерживает в положении laquo;О raquo; счетчики DD8, DD9. При работе мотора на вход DD5-DD7 начинают поступать импульсы напряжения и начинает накапливаться цифровая информация. Если триггер DD3.3, DD3.4 случайно оказался в таком положении, что мотор начал вращаться влево, то первый же импульс с DDI2.2 переведет счетчики в состояние lt;0 и импульс с выхода DD7 опрокинет триггер DD3.3, DD3.4 в нужное положение.

При приближении каретки к правому краю рисунка нужно отпустить кнопку SA3. При этом в счетчик DD8, DD9 будет laquo;занесено raquo;, число 255, т. е. все триггеры счетчиков будут в единичном положении. При этом первый следующий импульс -I-1 с выхода DD5 вызовет переполнение счетчика и на выходе DD9 возникнет импульс, который опрокинет триггер DD3.3-DD3.4. Импульс с выхода триггера пройдет через DDI 1.2, устройство запуска тринистора VS1 (транзистор VTIO, трансформатор Т1) и изменит направление 112



ни, HLZ СМН-10-SO 8ВЭВА

ПА1,ГА2 Kiism

т-т Ш55МЗ mzi-smij

vm.i,mn.z

ЛЮ55ЛА1


KZ РЭС-В gt;кй

vvB-mi

KfiZOZB
