Рис. 95

СГ ЮООО

-II-

Сг 220

мтх-эоГ

о II

Ш ftl4,lK

гН Н

MTX-SO

С3 7В0

хода луча, которые через конденсатор С9 подаются на модулятор ЭЛТ VL1 для гашения обратного хода луча.

Потенциометры R3 и R6 обеспечивают смешение луча по горизонтали и вертикали соответственно. Резистор R10 служит для фокусировки луча, а резистор R12-яркости.

Осциллограф питается от сети переметадго тока. Выпрямитель для питания второго анода трубки вьшолнен на диодах VD3-VD5 по однопо-лупериодной схеме laquo;утроения raquo; напряжения. Он выдает напряжение 700 В, Для питания схем усилителя вертикального отклонения и генератора развертки использован выпрямитель на диоде VD2. Напряжение на его выходе 150 В.

Трансформатор Т1 намотан на сердечнике Ш18х20. Первичная обмотка намотана проводом ПЭЛ-0,1 и содержит 44000 витков. Вторичная обмотка намотана проводом ПЭЛ-0,08 и содержит 3600 витков.. Обмотка накала кинескопа намотана проводом ПЭЛ-0,45 и содержит 156 витков.

На рис. 94, с показан внешний вид осциллографа, а на рис. 94, б- осциллограф со снятой крышкой.

Прибор дли нахождения мест обрывов в запрессовках бытовых шнуров и соединений между жнламн (рис. 95). Авторы конструкции-кольчугинские радиолюбители В. И. Глушенков, Н. И. Капустин. Экспонат 30 ВРВ.

Прибор позволяет проверять кабель или шнур ШБРЛ длиной не менее 0,5 и не более 10 м. При этом собственная емкость кабеля изменяется в пределах от 100 до 2000 пФ.

Тиратроны включены в устройство питания через ограничиваюшие резисторы R1 и R2 таким образом, что напряжение обмоток II и III недостаточно для их зажигания. Амплитуда этого напряжения может быть 100...120 В. Перед началом работ подбором резисторов R1, R2, прибор настраивается таким образом, чтобы при включении в контактные гнезда К, Ш или Г конденсатора 100 пФ загорался бы тиратрон VL2, а при включении в те же гнезда резистора номиналом 100 кОм загорались бы оба тиратрона. При этом надо иметь в виду, что изоляции всех цепей относительно корпуса должна быть не хуже 500 мОм.

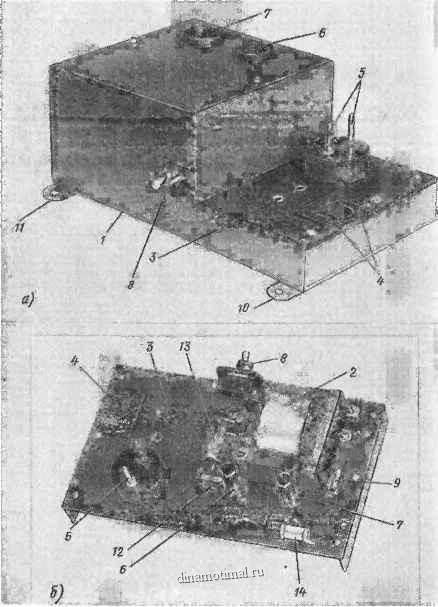

Прибор предельно прост и особых пояснений не требует. Внешний вид его приведен на рис. 96, а, а со снятым кожухом-на рис. 96, б. На этом рисунке: I-кожух прибора; 2- трансформатор питания; 5-гнездо для вилки




Рис. 96 118




Рис. 97


Г; 4-плоские контакты К, 5-штеккер (вилка) Ш; 6, 7-тиратроны; 8- тумблер SA1; 9-предохранитель, 10, 11-лапки для крепления прибора к столу; 12, J-размещение конденсаторов CI - СЗ на плате.

Испытатель тиристоров (рис. 97). Радиолюбитель из Донецка Д. Я. Гильман представлял прибор на 30 ВРВ.

Прибор позволяет отбраковывать тиристоры и симисторы по анодному напряжению и напряжению срабатывания при подаче сигнала на управляющий электрод. Он состоит из блокинг-гснератора на транзисторе VT1, вырабатывающего высокое напряжение, зарядной емкости С] сглаживающего фильтра, выпрямителя, выполненного по мостовой схеме на диодах VD1-VD4, измерительной головки РА1, тумблеров включения питания SA1 и переключения полярности напряжения SA3, кнопки подачи напряжения на управляющий электрод (рис. 97, в).

Трансформатор Т1 намотан на ферритовом сердечнике типа Ш30х16х5 марки 2000 НМ. Обмотка I содержит 200 витков провода ПЭВ-2 0,41, обмотка II-45 витков провода ПЭВ-2 0,15, обмотка III-5100 витков провода ПЭВ-2 0,08.

Внещний вид прибора показан на рис. 97, б. Прибор компактный экономичный по питанию, так как фактически стрелочный индикатор фиксирует ток разрядки конденсатора С1 через открытый тиристор.
