недостаточен для его срабатывания. При аварийном возрастании напряжения на выходе выпрямителя реле сработает и замкнутся контакты К4.1. При этом откроется тринистор VS1 и сработает электромагнит VA1. Наладка автомата сводится к подбору витков катушек герконов К1 - КЗ и сопротивления резистора R3. В качестве электромагнита в данной конструкции использован стандартный электромагнит от магнитного пускателя типа ВВТ-4, но может быть использован любой с достаточным для воздействия на рычаг сброса усилием.

Универсальный усилитель для систем автоматического контроля и регулирования (рис. 5). Прибор демонстрировался на 33 ВРВ. Авторы конструкции члены кольчугинского самодеятельного радиоклуба-А. П. Кащеев, В. С. Си-ренов и Н. А. Кабина.

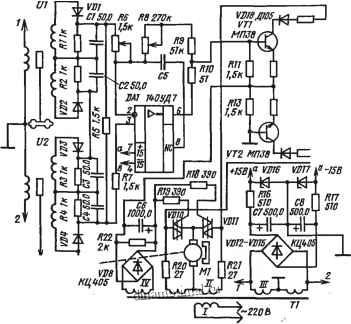

Принципиальная схема универсального усилителя приведена на рис. 5. На входе усилителя включены два дифференциальных индуктивных трансформаторных датчика: измерительный и компенсационный. Шток измерительного датчика U1 соединен с мембраной сильфонного датчика давления, а шток компенсационного датчика U2 может свободно перемещаться по поверхности кулачка, насаженного на ось реверсивного электродвигателя постоянного тока. Устройство работает следующим образом. Индуктивные датчики включены встречно на общую нагрузку R5. При измерении давления в датчике U1 изменится положение штока. Это приведет к возникновению на резисторе R5 разностного сигнала, который усиливается по напряжению дифференциальным (операционным) усилителем DA1, а затем усилителем мощности на


тззв vrt-m ДЗ vmo-vmi

/г/2 К3208Г

vrre-vm Двгз

д1в5 кг533в

Рис. 5



транзисторах VTl и VT2. При этом открьшаются симметричные двунаправленные тринисторы (семисторы) VD10 и VD11. В зависимости от полярности разностного сигнала электродвигатель Ml, включенный в нагрузочную цепь семисторов, будет вращаться в сторону компенсации этого сигнала. Резисторы R6, R8 служат для регулировки чувствительности и избавления от механического автоколебательного процесса в индуктивных датчиках при компенсации разностного сигнала.

В усилителе использованы стандартные индуктивные датчики перемещений типа ДИ или БВ. Трансформатор Т1 намотан на сердечнике Щ20 х 40. Обмотка I содержит 1100 витков провода ПЭЛ 0,2. Обмотки П и Ш содержат по 160 витков провода ПЭЛ 0,35 с отводом от середины. Обмотка IV содержит 30 витков провода ПЭЛ 0,35.

Толщиномер дли автоматического измерения толщины ленты на станах холодной прокатки в пределах от О до 2 мм с точностью +1% (рис. 6). Прибор экспонировался на 33 ВРВ. Авторы конструкции В. С. Сиренов, А. М. Шишкин.

Толщиномер состоит из дифференциального трансформаторного индуктивного датчика В1, плунжер / которого жестко связан с роликом 4. Плунжер проходит через направляющую 2 и подпружинивается пружиной 3. Отличие данной схемы включения датчика В1 от рассмотренной ранее в том, что он включен непосредственно в мостовую схему измерения, без компенсационного датчика. Измерительный мост образован двумя вьшрямительными мостами VD1-VD8 и резисторами R1, R3, R4. Измеряемое напряжение, пропорциональное толщине проката, снимается с резистора R2, включенного в измерительную диагональ, и подается на вход электронного потенциометра PV1 типа КСП-3 (КСП-4). Нуль моста устанавливается проволочным переменным резистором R4. Резисторами R5, R7 осуществляетея подгонка шкал (0...1 мм или 0...2мм).

Общий вид толщиномера с электронным потенциометром КСП-3 показан на рис. 7.

Аппарат контроля технологических процессов скиповых подъемников угольных шахт (рис. 8). На 33 ВРВ авторы конструкции А. Я. Белкин и В. А. Белкин были награждены Золотой медалью ВДНХ.
