m m m

mm 150k15Dk

Выход


-12B

Рис. 11



напряжения сигнала транзистор VT1 закрыт, а VT2-открыт. Конденсатор С8 заряжается через резистор R11 и открытый транзистор VT2 до потенциала стабилизации, определяемого стабилитроном VD2. При смене полярности сигнала происходит обратный процесс: транзистор VT2 закрывается, VT1 открывается и конденсатор СЗ практически мгновенно разряжается через открытый транзистор VT1. Импульсы зарядного тока конденсатора С8 практически постоянной длительности и амплитуды поступают на вход преобразователя laquo;частота-напряжение raquo;, выполненного по схеме двойного интегрирования на микросхемах операционных усилителей DA2 и ВАЗ. На выходе преобразователя формируется напряжение постоянного тока, амплитуда которого пропорциональна частоте входного сигнала.

Схема расходомера вьподно отличается от традиционных, так как позволяет элементарными средствами путем простого суммирования вводить корректирующие поправки в регистрируемый сигаал. Использованием простых резистивных делителей напряжения осуществляется требуемое масштабирование сигнала, а также выбор диапазона измерения. К тому же такое решение оправдано и тем, что промышленностью освоен выпуск БИС, в которых в одном корпусе заключена полностью функционально завершенная схема аналого-цифрового преобразователя (АЦП) с большой разрешающей способностью.

(Схема включения АЦП, примененная авторами в своей конструкции, изображена на рис. II, б. Она состоит из стабилизированного источника опорного напряжения и собственно АЦП с семисегментными цифровыми индикаторами на выходах, включенной согласно типовому руководству по применению. Стабилизатор опорного напряжения вьшолнен на операционном усилителе DA4 и полевом транзисторе в цепи регулирования VT3. Схема, изображенная на рис. И, 5, может быть рекомендована для разработки любительских цифровых мультиметров, омметров и других измерителей ! сигналов постоянного тока в качестве основы.

На рис- И, е изображен еще один интересный узел, применение которого также выходит далеко за рамки данной конструкции. Это преобразователь laquo;напряжение-ток raquo;. Он выполнен на двух операционных усилителях DA1 [ и DA2. На микросхеме DA1 вьшолнен регулятор тока, а регулирующим элементом служит резистор R2. На DA2 собран стабилизатор тока, в котором ток через нагрузку определяется соотношением сопротивлений R6/R5. На выходе преобразователя выделяется токовый сигнал, амплитуда которого изменяется в пределах от О до 5 мА. Он может фиксироваться самопишущим миллиамперметром или использоваться для воздействия на цепи управления.

Устройство управления автоматическим укладчиком тары (рис. 12). Это устройство московские радиолюбители И. Ю. Наталичев и А. Ф. Мевис де-- монстрировали на 34 ВРВ. Авторы создали построенный по оригинальной схеме прибор, нашли, по существу, новое неожиданное применение ультразвуковому методу измерений. К сожалению, плохо составленное описание, ошибки в принципиальной схеме, отсутствие спецификации, а главное, то, что они не нашли времени продемонстрировать свой прибор в работе членам жюри 34 ВРВ - все это не дало возмржности отметить прибор призом выставки. В то же время интересное схемное решение, широкие возможности



W Сброс


Рис. 12

применения заставили автора книги попытаться исправить замеченные недостатки, восполнить отсутствующую спецификацию и включить описание данного прибора в книгу.

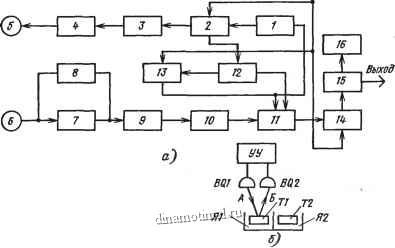

Устройство (рис. 12, о) состоит из задающего генератора /, делителя частоты 2, формирователя времени излучения 5, управляемого генератора высокой частоты 4, ультразвукового излучателя 5, ультразвукового приемника 6, усилителя высокой частоты 7 с полосовым фильтром 8 в цепи обратной связи, детектора с интегратором Р, порогового устройства 10, схемы laquo;И raquo; , формирователя времени приема 12, счетчика приема-передачи 13, счетчика принятых сигналов 14, электронного ключа 15 и индикатора наличия тары 16.

На рис. 12, б изображена функциональная схема работы laquo;Устройства управления raquo; в режиме обнаружения тары. Она состоит из устройства управления УУ, излучателя BQ1, приемника BQ2, ячеек, в которых размещены тара Т1, Т2, Я1 и Я2. На схеме излучаемые ультразвуковые колебания обозначены стрелкой с индексом laquo;А raquo;, а принятые-стрелкой с индексом laquo;Б raquo;.

Устройство работает следующим образом (рис. 13). При включении блока управления УУ (подаче на него напряжения питания) начинает работать задающий генератор, выполненный по схеме мультивибратора, работающего в автоколебательном режиме. Генератор вырабатывает импульсы длительностью 0,5 мс и частотой следования 1 кГц (см. рис. 14, поз. 1). Эти импульсы поступают на вход двоичного счетчика 2, которым они делятся по частоте и умножаются по длительности в 2, 4, 8, 16 и 32 раза (рис. 14, поз. 2-6). С выходов счетчика импульсы поступают на входы формирователей времени излучения и времени приема. С выхода формирователя (рис. 14, поз. II) импульс нулевого уровня поступает на вход управляемого генератора высокой частоты. Генератор вырабатывает пачки импульсов с частотой заполнения 40 кГц (рис. 14, поз. 14), которые преобразуются ультразвуковым излучателем (BQ1 на рис. 12, 5 и 13) в акустический сигнал (рис. 14, поз. 15, А). Сигнал
