вт кпвппг

IID2,WS.m К176ИЕ1

vm. пит нтппп

BBS КП6ПВ6 Kl РЭС-Ю, паспорт 303

Выводы /4 Всех шнросхем к точке в 7-к шине земля



А попадает на наружную поверхность тары Т1 (рис. 12,6) и отражается от нее. Отраженный сигнал Б (рис. 12, 6, рис 14, поз. 15), попадает на приемник (BQ2 на рис. 12, 6 и 13), которым преобразуется в электрический радиоимпульс напряжения. Этот импульс усиливается усилителем высокой частоты, в цепь обратной связи которого включен полосовой фильтр, настроенный на частоту заполнения радиоимпульса (40 кГц).

Усиленный импульс (рис. 12, а) детектируется и интегрируется в блоке 9 и через пороговое устройство поступает на схему laquo;И raquo;. Блок 11, управляемый формирователем и счетчиком приема-передачи, выделяет сигнал Б, отраженный от тары, и препятствует прохождению на счетчик 14 приходящих сигналов прямого сигнала с преобразователя 5 на преобразователь б. После прихода на вход счетчика четвертого отраженного от тары сигнала на его выходе появляется перепад напряжения, который включает электронный ключ, нагрузкой которого является электромеханическое реле К1 (рис. 13). Контакты этого реле включают исполнительные механизмы укладчика тары (на схемах не показаны) и сигнальную лампу (светодиод) индикатора.

laquo;

ЛЛ]ШП]ШППППЛЛЛЛЛПЛЯП1т1ШЛПЛ1иШПГШШи JTJlJTJTJlJinjTJTJTJTJT

-1 г

ш. laquo;11,к-

-Illlm.

Рис. 14 22

- 1111

Hill

шшшл 1 п т



При приходе четвертого импульса на вход счетчика приема-передачи 13 на его выходе появляется напряжение высокого (единичного) уровня, который останавливает генератор и закрывает схему laquo;И raquo;. При подаче импульса laquo;Сброс raquo; процесс измерения возобновляется.

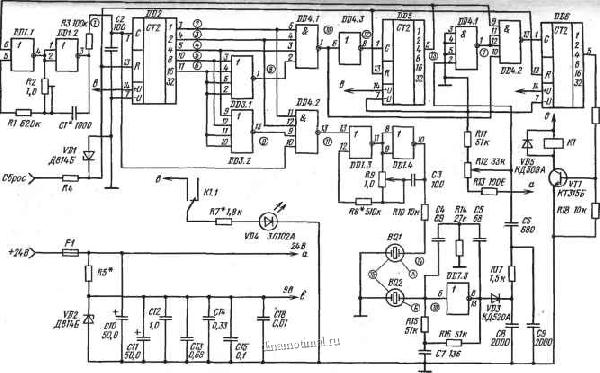

Принципиальная схема устройства изображена на рис. 13. Генератор 1 выполнен на микросхемах DD 1.1 и DD 1.2 по схеме мультивибратора, работающего в автоколебательном режиме при нулевом уровне на входе 6. Частота автоколебаний может изменяться в пределах от 0,75 до 1,5 кГц резистором R2, Форма, напряжения, вырабатываемого генератором, изображена на рис. 14, поз. 1. Импульсы с выхода генератора поступают на вход двоичного счетчика импульсов DD2. Форма импульсов на выходах счетчика 3, 4, 5, 10, и изображена на рис. 14, поз. 2-6. С выхода счетчика DD2 импульсы поступают на формирователи. Формирователь времени излучения выполнен на схемах laquo;ИЛИ raquo; DD3.2 и laquo;И raquo; DD4.2. Он вырабатывает импульс нулевого уровня длительностью, равной половине периода импульса, вырабатываемого генератором на DD1.1 и DDI.2. Под действием этого импульса возбуждается генератор высокой частоты, собранный на микросхемах DD1.3

jiH DDI.4 по схеме мультивибратора в автоколебательном режиме.

На- выходе генератора высокой частоты наблюдаются пачки импульсов длительностью, равной импульсу на выходе формирователя, с частотой заполнения, изменяющейся в пределах от 35 до 45 кГц (определяется резонансной частотой акустического преобразователя BQ1 и регулируется движком резистора R9). С выхода генератора высокой частоты пачки импульсов поступают на преобразователь BQ1 и преобразуются им в акустический сигнал А. Этот сигнал излучается в воздушную среду и, встречая на пути препятствие (тару), отражается от него и попадает на приемный преобразователь BQ2. Приемник преобразует акустический сигнал Б в электрический радиоимпульс: Этот импульс усиливается усилителем, выполненным на инверторе DD7.3. В цепь обратной связи усилителя включен двойной

t Т-образный мост, настроенный на резонансную частоту приемника BQ2 Усиленный по амплитуде сигнал детектируется и интегрируется ячейкой- ,im gt;.i DD3, конденсаторы С8, С9 и резистор R17.

Основная особенность ультразвуковых измерительных устройств заключается в том, что довольно трудно акустически изолировать преобразова1Сли BQ1 и BQ2. Причем прямой сигнал от и.злучателя к приемнику имеет большую амплиту;;у и остаточную длительность. Поэтому в данной конст-рукщш для акустической развязки применяют временную и амплитудную селекции. Первая осуществляется формирователем времени приема, а вторая - пороговым дискриминатором.

Формирователь времени приема вьшолнен на схеме laquo;ИЛИ raquo; DD3.1, схеме laquo;И raquo; DD4.1 и инверторе DD4.3. Пороговый дискриминатор выполнен на схеме laquo;И raquo; DD7.1 и резисторном делителе напряжения (установка порога срабатывания ~R11 - R13). Импульсы с инвертора DD4.3 поступают на вход двоичного счетчика DD5, на выходе которого при переходе четвертого

, импульса образуется напряжение высокого уровня. Это напряжение поступает на вход 6 микросхемы DD1.1 и на вход схемы laquo;И raquo; DD7.2, срывает генерацию в задающем генераторе и прекращает вьщачу счетных импульсов на счетчик
